Opis
Qgrind XL to wyjątkowo solidna i mocna maszyna do szlifowania z użyciem koła szlifierskiego, która umożliwia maksymalnie szybkie usuwanie materiału przy zachowaniu wysokiej precyzji.
Zalety produktu
-
Solidna konstrukcja i mocne napędy zapewniają pewne i bardzo szybkie szlifowanie.
-
Precyzyjne i powtarzalne wyniki dzięki elektronicznemu systemowi pomiaru siły oraz automatycznemu pomiarowi usuniętego materiału.
-
Automatyczny dressing (osełkowania kamienia szlifierskiego) diamentowy oraz opcjonalna stacja czyszcząca.
-
Intuicyjny interfejs użytkownika
-
Zaawansowana technologia i system pomiarowy
Zobacz jak wygląda urządzenie z każdej strony dzięki podglądowi 3D!
Zaawansowana technologia i system pomiarowy

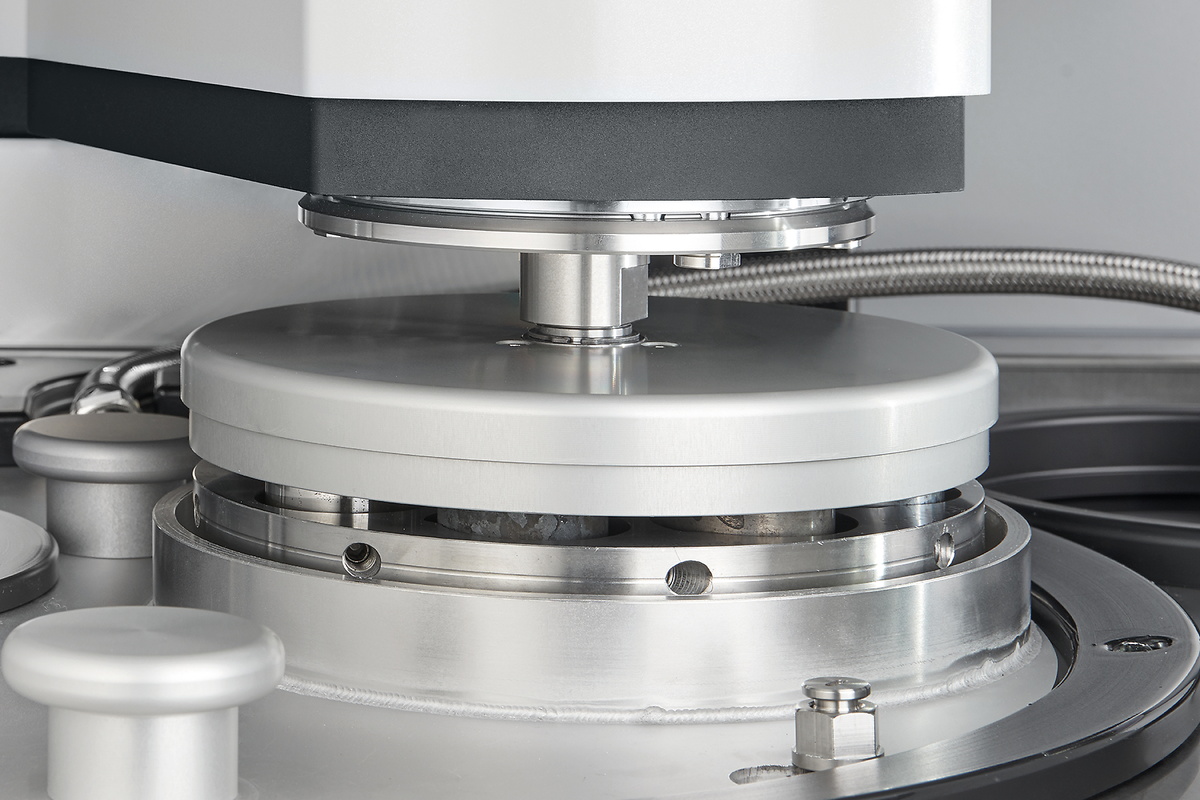

Głowica szlifierska jest kontrolowana przez innowacyjny system ForceControl, który umożliwia zachowanie powtarzalnej i wysokie siły szlifowania. Zintegrowane czujniki siły oraz innowacyjne sterowanie siłą zapewniają precyzyjne usuwanie materiału i maksymalną niezawodność procesu.
Gwarantowane powtarzalne wyniki przygotowania

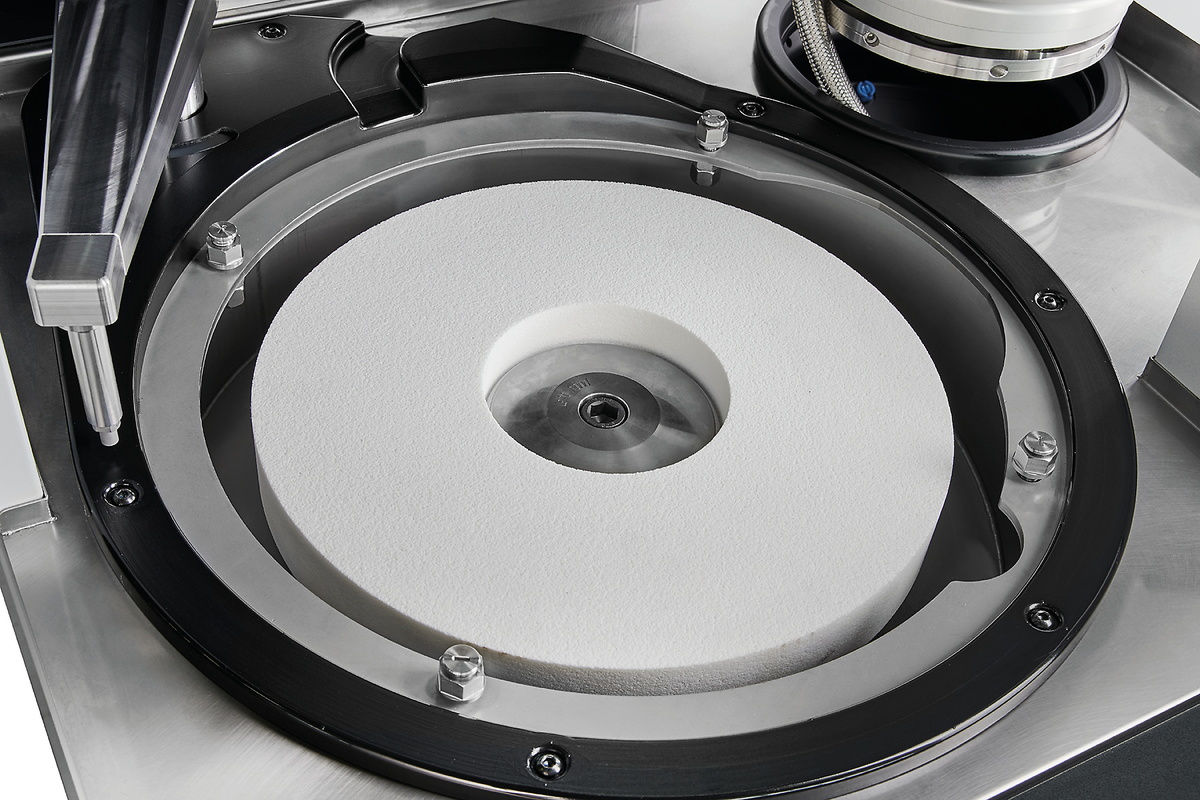

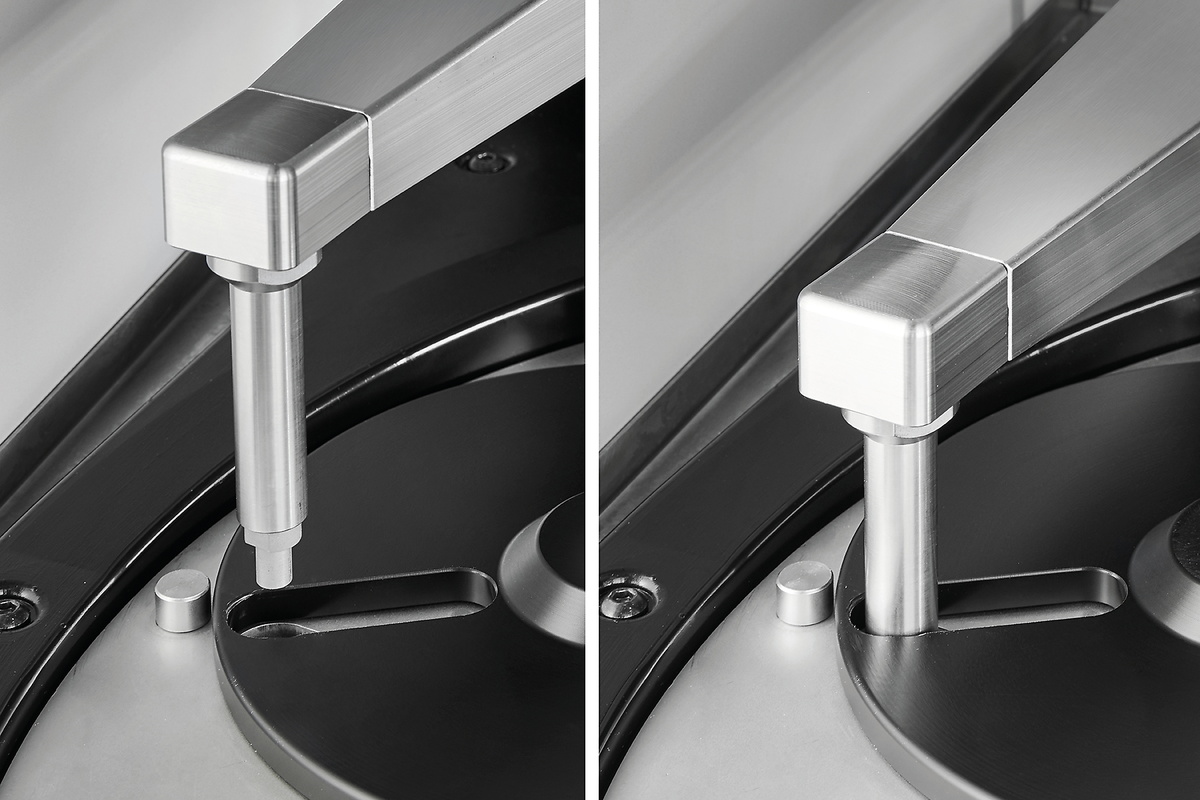

W pełni automatyczne szlifowanie kamieniaW trybie SmartGrind proces szlifowania jest ciągle kontrolowany, a wymagania dotyczące czyszczenia kamienia szlifierskiego są automatycznie określane i efektywnie kontrolowane. Kamień szlifierski może być również szlifowany w zaplanowanych odstępach czasu lub ręcznie. Pozostała wysokość kamienia szlifierskiego, zużycie diamentu(osełki) i postęp procesu są dynamicznie wyświetlane na ekranie.
Różne tryby szlifowaniaPodczas szlifowania próbek metalograficznych celem jest uzyskanie zarówno wysokiej wydajności usuwania materiału, jak i płaskiej powierzchni próbki o wysokiej jakości. W trybie „roughing” wydajność usuwania materiału może wzrosnąć o 20% w porównaniu do tradycyjnych procesów, co znacznie skraca czas obróbki. W trybie „Finishing” jakość powierzchni poprawia się o 15%. Połączenie różnych trybów daje optymalne wyniki szlifowania przy maksymalnej efektywności.
Pomiar usuniętego materiału
Urządzenie Qgrind XL jest wyposażone w system precyzyjnego pomiaru usuniętego materiału – niezależnie od czasu pracy, rodzaju próbki, materiału i twardości, łatwo można monitorować jaka wysokość materiału została już usuniętą.
Kamienie szlifierskie i tarcze diamentowe Dostępne są kamienie szlifierskie z wysokiej jakości tlenku glinu lub węglika krzemu do różnych zastosowań. Do szlifowania materiałów ceramicznych i metali twardych można używać syntetycznych diamentowych tarcz szlifierskich. Nasze media szlifierskie zaprojektowane są z myślą o wysokiej wydajności usuwania materiału, jakości powierzchni i płaskości. Media szlifierskie QATM są dopuszczone do prędkości obrotowych do 2000 obr./min.

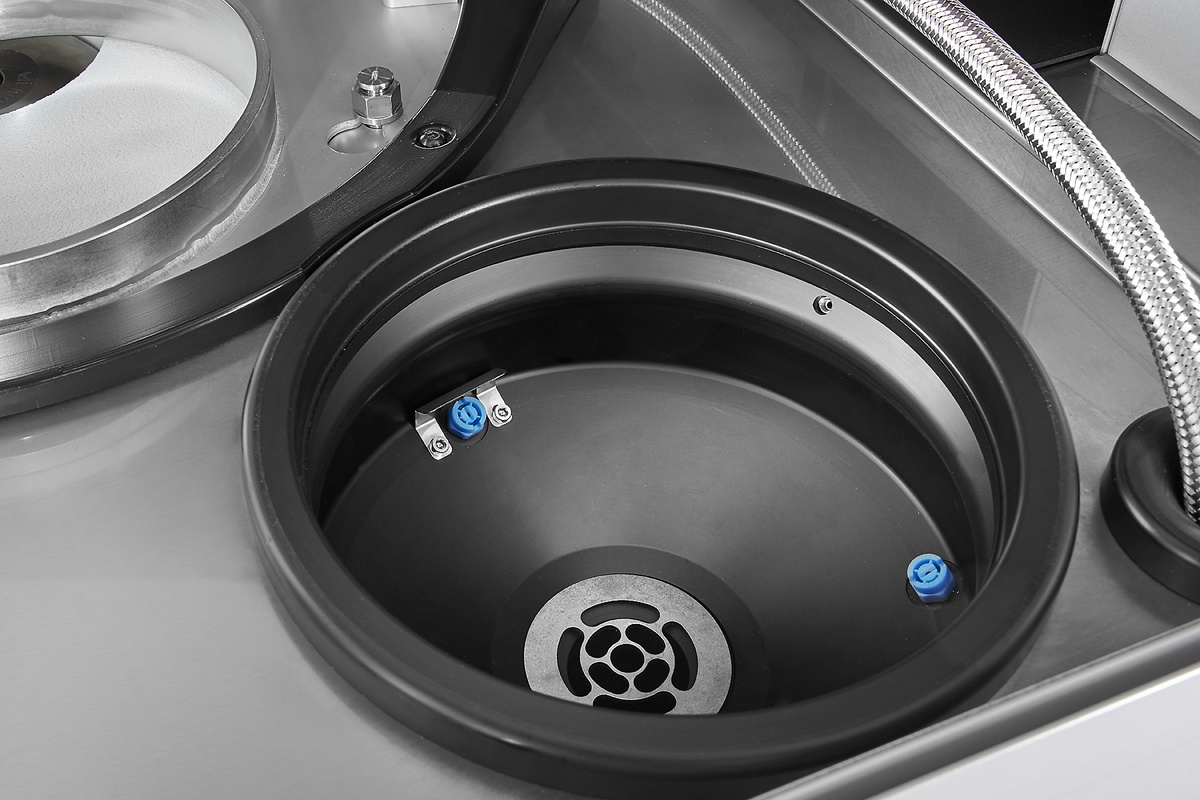

Stacja czyszcząca (opcjonalnie)W stacji czyszczącej próbki są automatycznie czyszczone wodą, etanolem i powietrzem oraz cyklicznie wirowane do 800 obr./min (regulowane). Dzięki temu każdy etap przygotowania próbki kończy się automatycznym etapem czyszczenia.

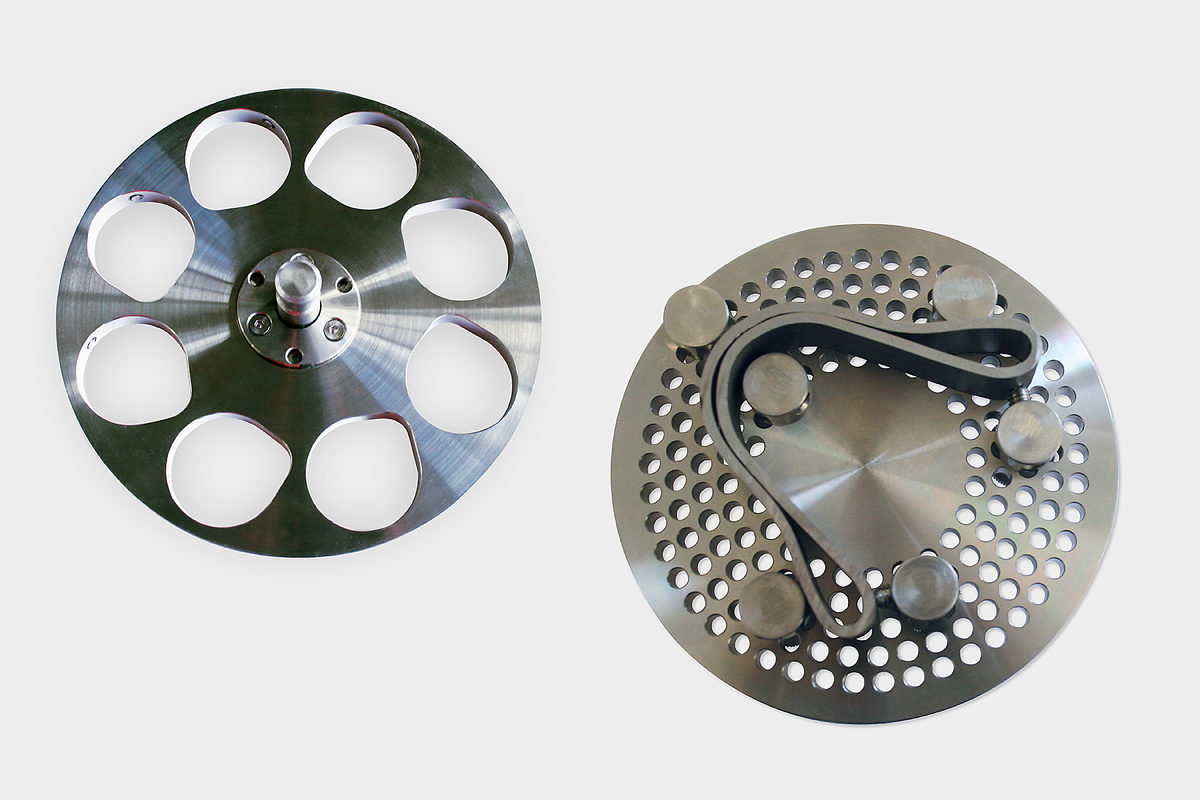

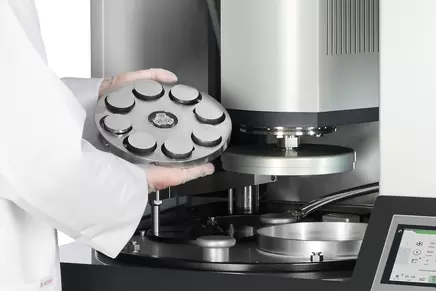

Akcesoria Oferujemy szeroką gamę standardowych uchwytów do próbek o różnych średnicach, dostosowanych do różnych zastosowań i maszyn. Uchwyt próbek o nietypowych wymiarach można zrealizować za pomocą specjalnych uchwytów.

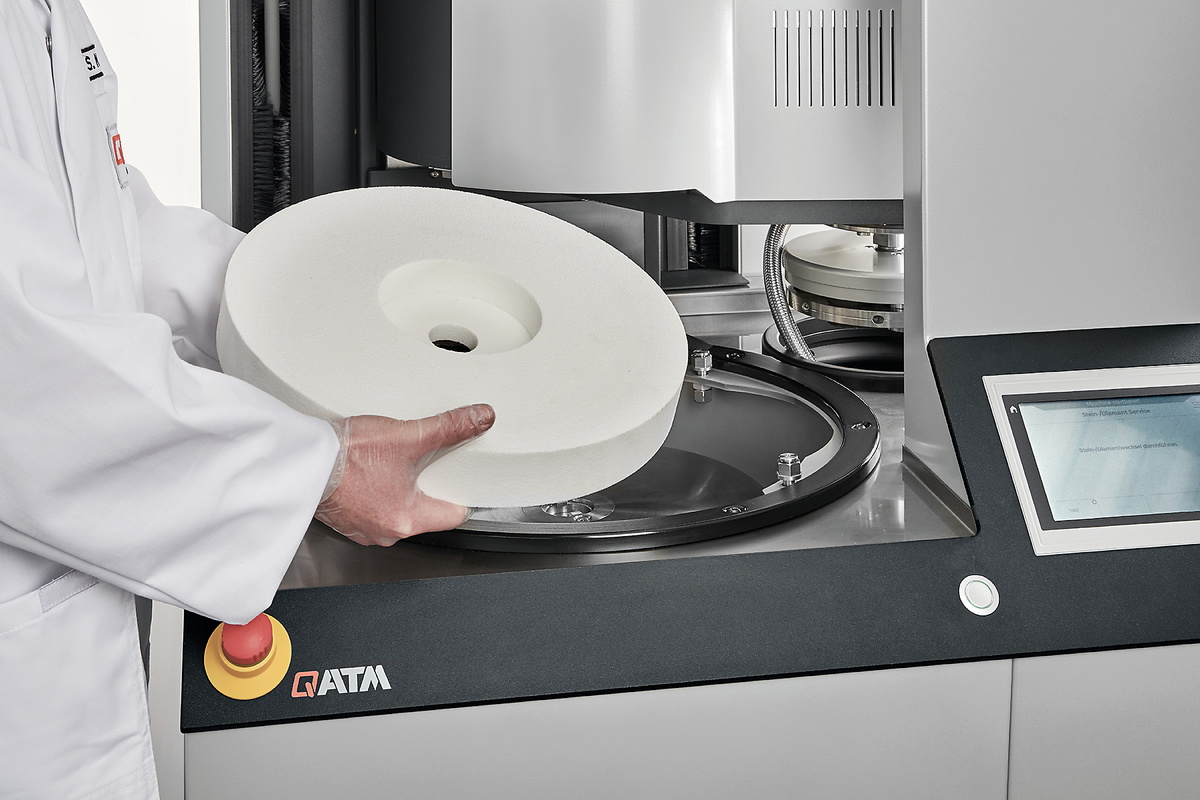

Łatwa i szybka wymiana kamienia szlifierskiego
Gwarantowane powtarzalne wyniki przygotowania

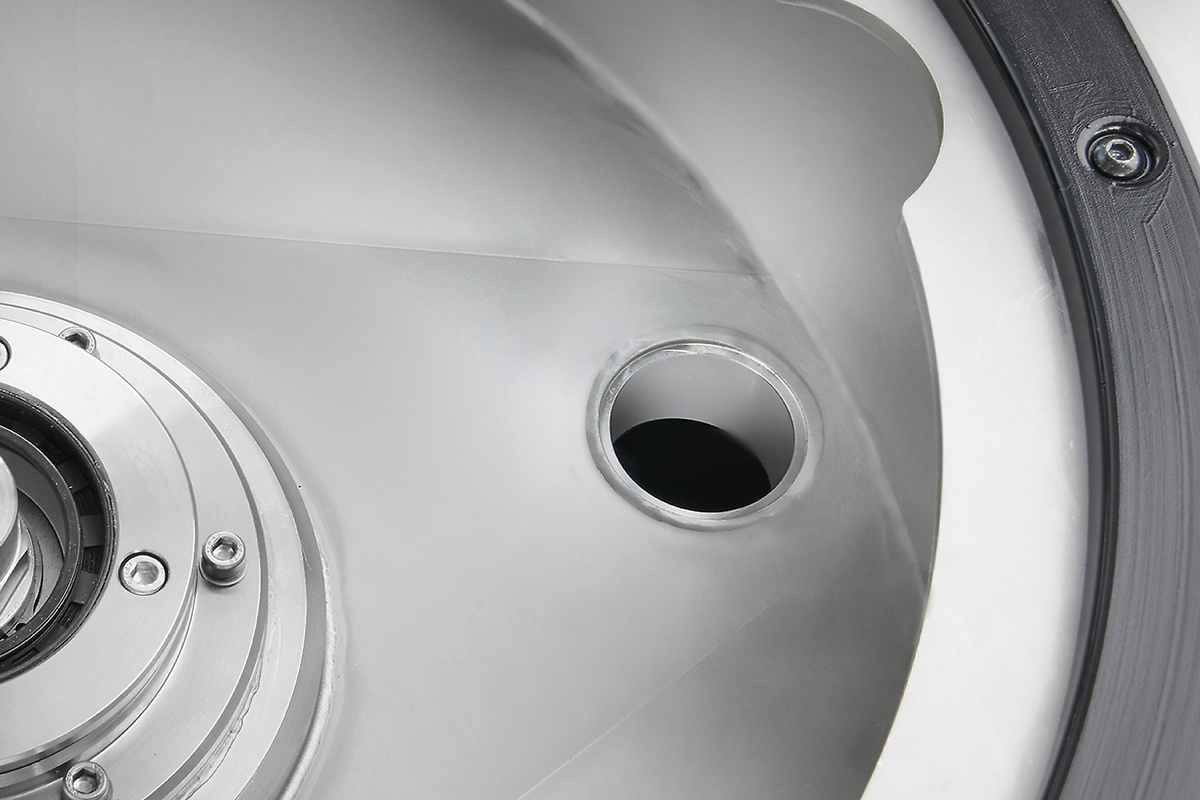

Solidne wykonanie – funkcjonalny design.Podstawowe wymagania przy projektowaniu automatycznej szlifierki Qgrind XL to uzyskanie maksymalnej stabilności głowicy jak i koła roboczego. Te wymagania stanowią podstawę dla niskowibracyjnego procesu szlifowania. Solidna stalowa konstrukcja, malowanie proszkowe i obszar roboczy wyłożony stalą nierdzewną podkreślają nowoczesny, kompaktowy i trwały design maszyny produkowanej w Niemczech.
Przekonujące parametry techniczneMocny silnik o mocy 4 kW napędza kamień szlifierski Qgrind XL, zapewniając wysoką wydajność usuwania materiału i prędkości obrotowe do 2000 obr./min. Uchwyt próbki jest napędzany w głowicy szlifierskiej z mocą do 1,1 kW, co pozwala uzyskać siły szlifowania do 750 N. Prędkość obu elementów może być regulowana.

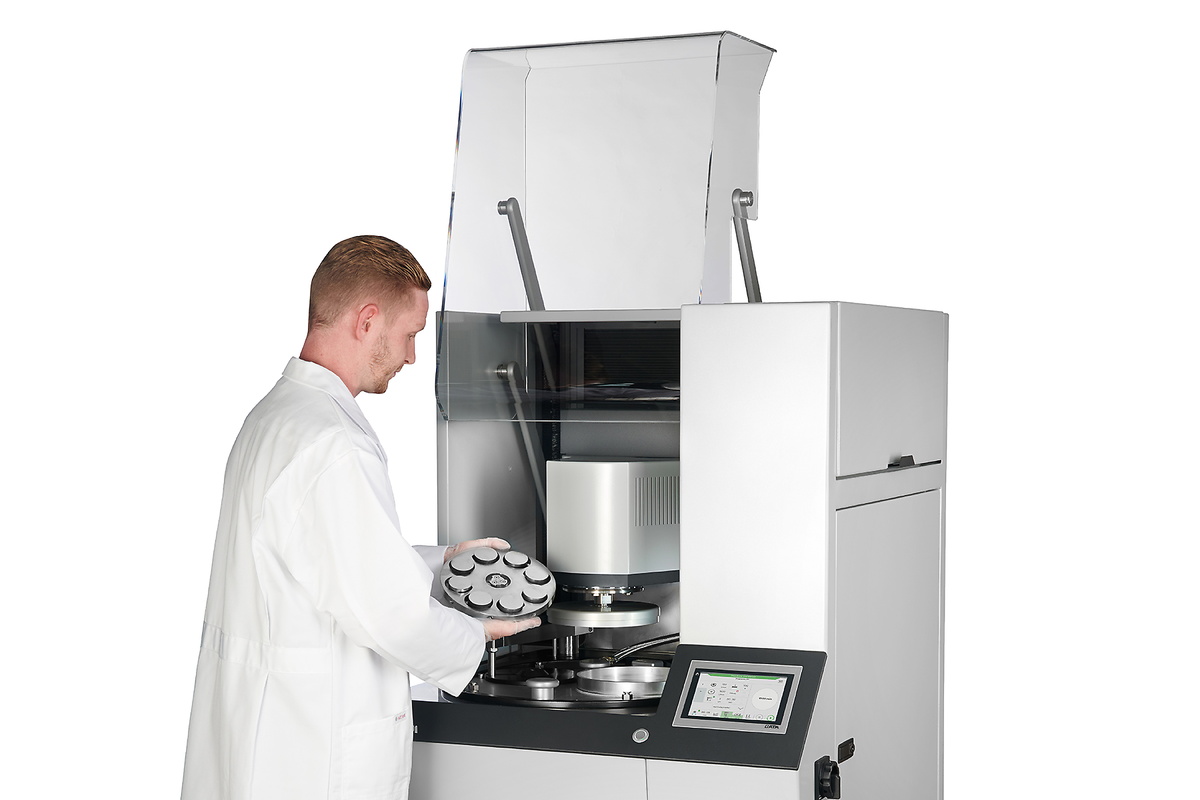

Maksymalne bezpieczeństwoZabezpieczająca obszar roboczy osłona bezpieczeństwa. Przezroczysta osłona jest wyposażona w wyłącznik bezpieczeństwa i otwiera się automatycznie po zakończeniu programu.

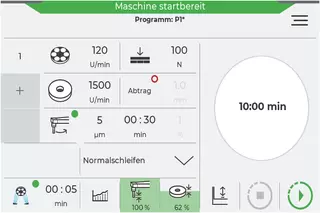

Oprogramowanie Qgrind XL
Nowoczesny interfejs oprogramowania QATM zapewnia intuicyjną i łatwą obsługę. Wszystkie parametry procesu są wyświetlane w sposób czytelny i mogą być łatwo ustawiane dotykowo. Proces szlifowania jest ciągle monitorowany i wyświetlany graficznie dzięki funkcji oprogramowania SmartGrind.
Funkcje:
- 7-calowy ekran dotykowy
- Wyświetlanie statusu oraz sygnał akustyczny

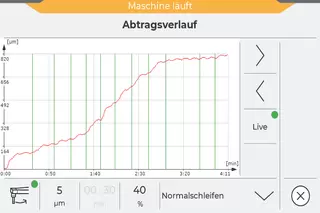

- Pomiar usuniętego materiału z wyświetlaniem graficznym
- Automatyczne referencje i wskaźnik zużycia kamienia szlifierskiego oraz diamentowego dressingu (osełka diamentowa)
- Zarządzanie kontami użytkowników z różnymi uprawnieniami
- Interfejs USB / Ethernet do zdalnej konserwacji i przesyłania danych
- Oprogramowanie sterujące Qgrind XL
Rewelacyjnie wszechstronna
Warianty wyposażenia i funkcji

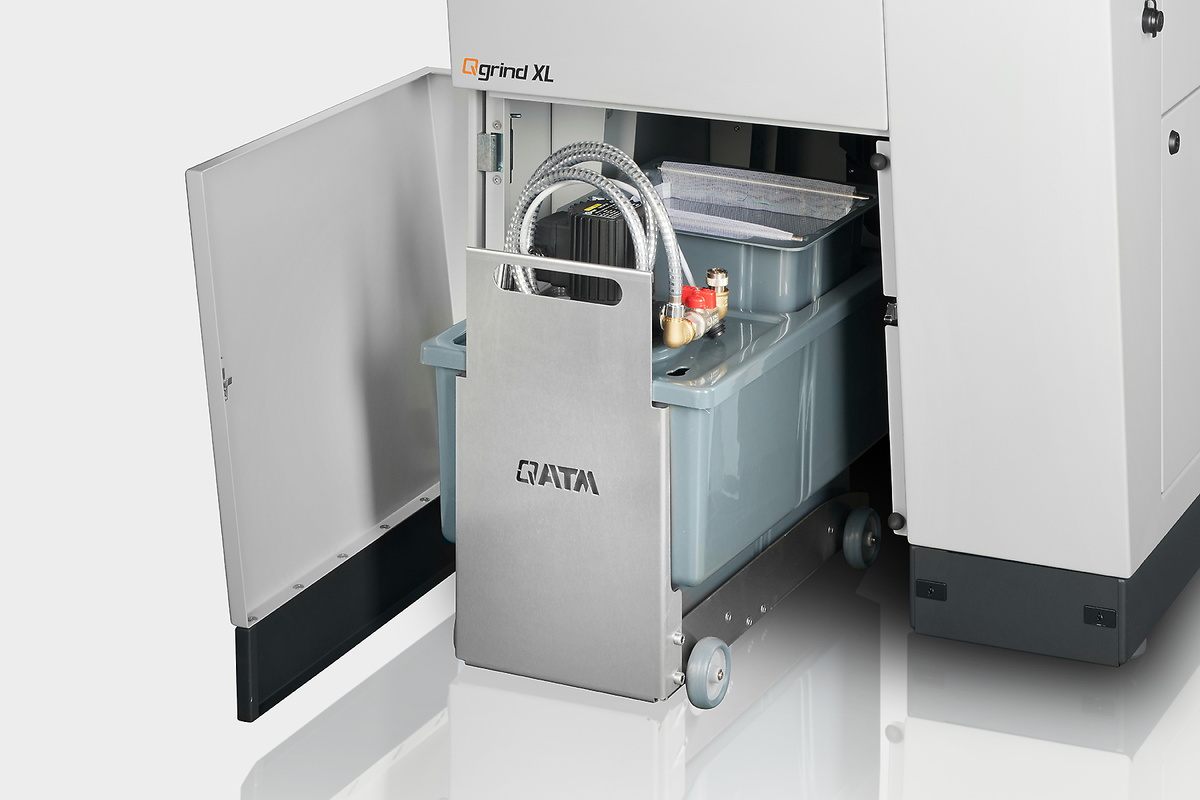

ChłodzenieZintegrowany zbiornik chłodzenia może być bezproblemowo zainstalowany w podstawie maszyny i jest łatwo dostępny poprzez drzwi otwierane przyciskiem. Podczas procesu szlifowania przepływ i temperatura chłodziwa są monitorowane w oprogramowaniu. W zależności od aplikacji, można używać różnych systemów chłodzenia obiegu zamkniętego.

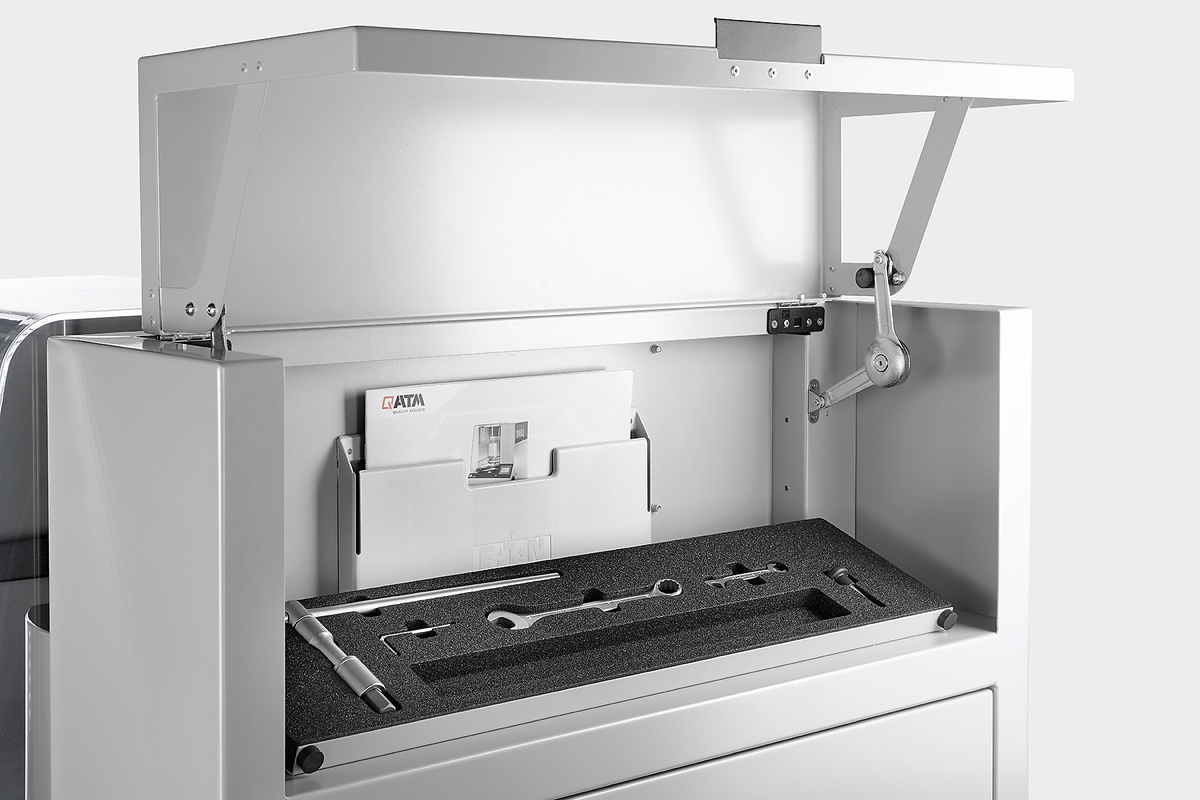

Schowek na narzędziaZintegrowany w obudowie schowek narzędziowy jest bardzo praktyczny, dzięki czemu masz zawsze łatwy dostęp do wszystkich narzędzi.

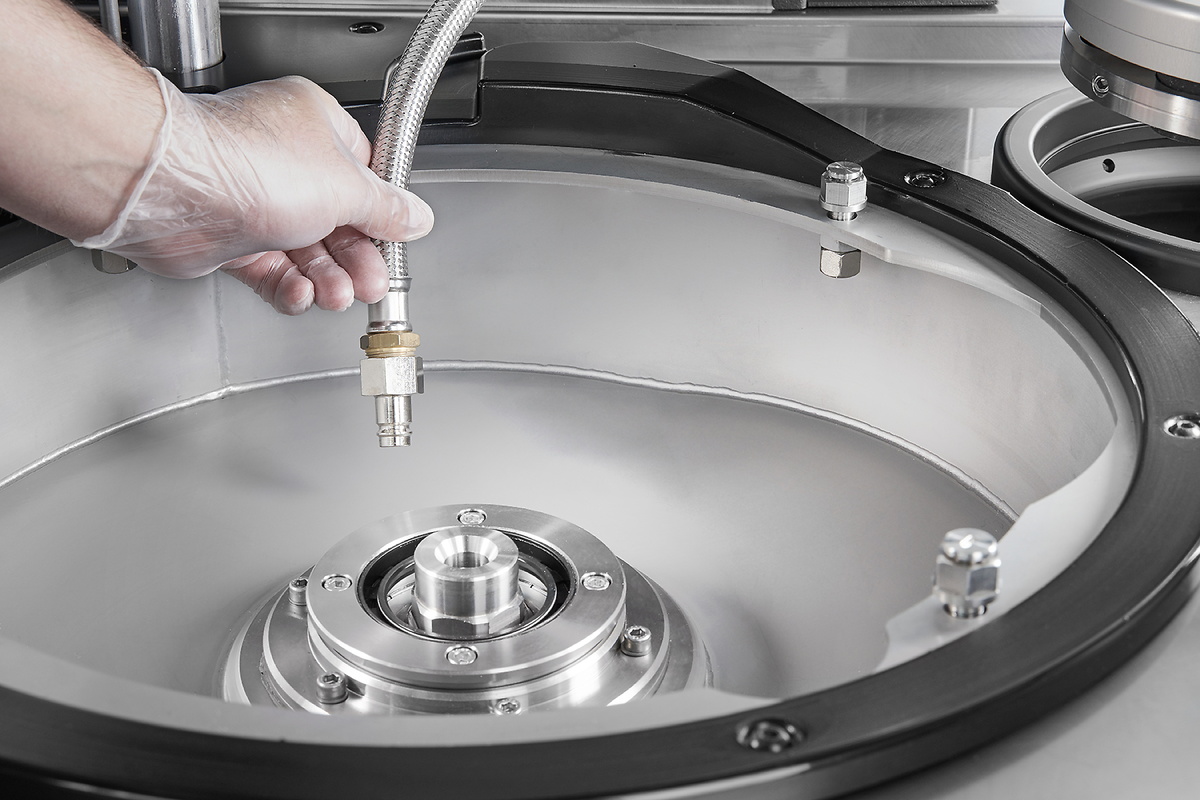

Ręczne czyszczenieZintegrowany wąż do spłukiwania umożliwia ręczne czyszczenie obszaru roboczego.

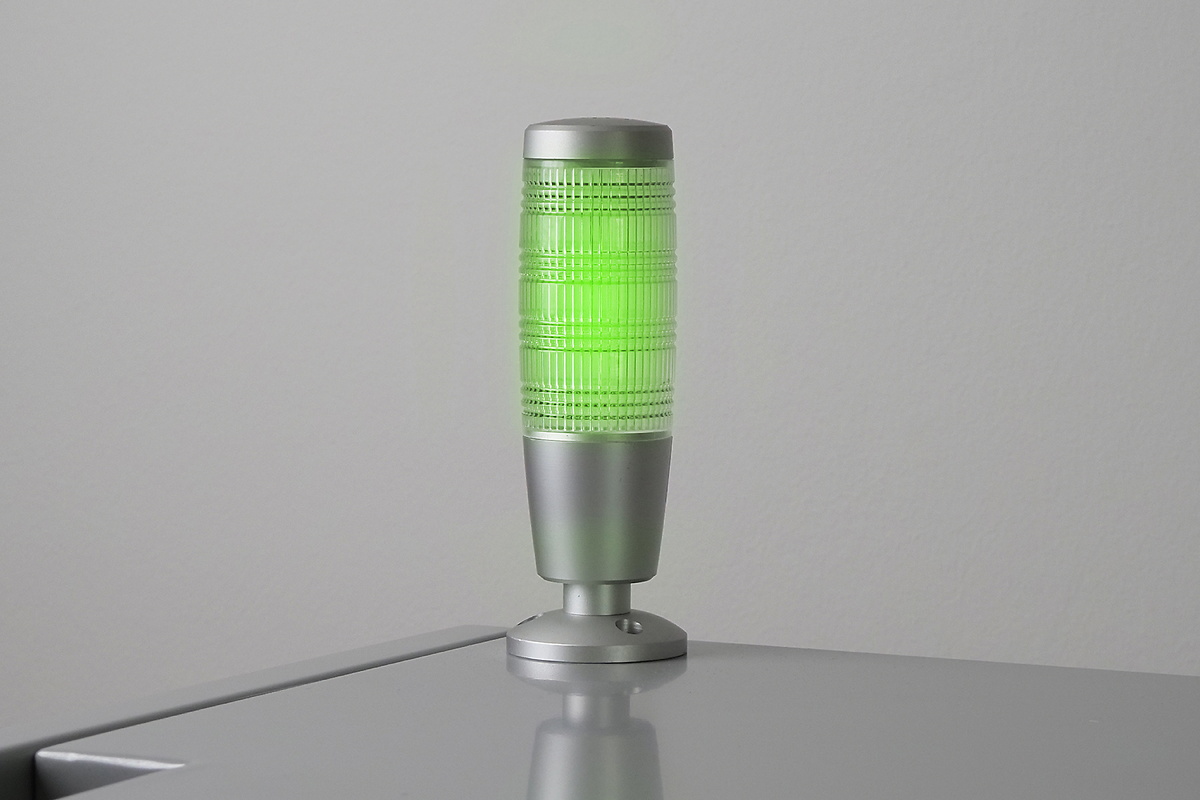

Oświetlenie sygnalizacyjneOpcjonalna lampa sygnalizacyjna pozwala na monitorowanie stanu maszyny Qgrind XL z daleka: czerwona/żółta/zielona lampa sygnalizuje aktualny stan maszyny.

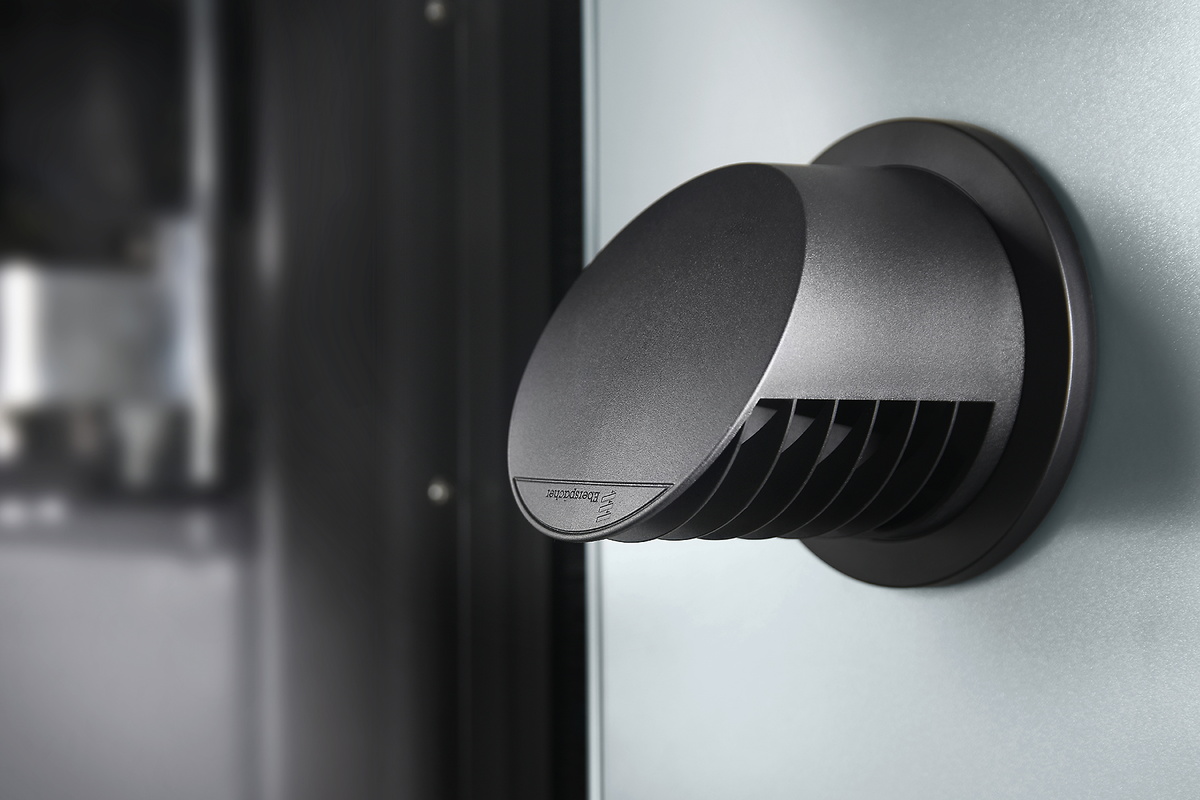

Przygotowanie do zewnętrznego odsysaniaBezpośrednie odsysanie oparów z obszaru roboczego przez dyszę ssącą.
Wideo: Prawidłowy sposób pracy z ciśnieniem centralnym
Dane techniczne
| Zastosowanie |
Zautomatyzowane szlifowanie płaskie próbek materiałograficznych |
| Obszar zastosowania |
Przygotowanie powierzchni próbek do analizy materiałograficznej |
| Maks. średnica kamienia szlifierskiego |
356 mm |
| Prędkość obrotowa kamienia szlifierskiego |
regulowana (1000–2000 obr./min) |
| Uchwyt próbki |
ø 160–204 mm |
| Prędkość obrotowa uchwytu próbki |
regulowana (30–160 obr./min) |
| Kierunek obrotu uchwytu próbki |
zgodnie z ruchem wskazówek zegara/przeciwnie do ruchu wskazówek zegara |
| System nacisku |
centralna siła nacisku, elektromotoryczna regulacja siły nacisku |
| Siła nacisku uchwytu próbki (centralna) |
50–750 N |
| Pomiar wielkości zeszlifowanego materiału |
dokładność wyświetlania ±0,1 mm przy usunięciu 1 mm |
| Zakres usuwania |
0,1 mm–10 mm |
| Moc napędu kamienia szlifierskiego |
4 kW (tryb S1) |
| Moc napędu uchwytu próbki |
0,75 kW (tryb S1) |
|
Moc przyłącza |
9 kVA |
|
Zasilanie |
400 V/50 Hz (3 fazy/PE), 480 V/60 Hz (3 fazy/PE), 220 V/60 Hz (3 fazy/PE) |
