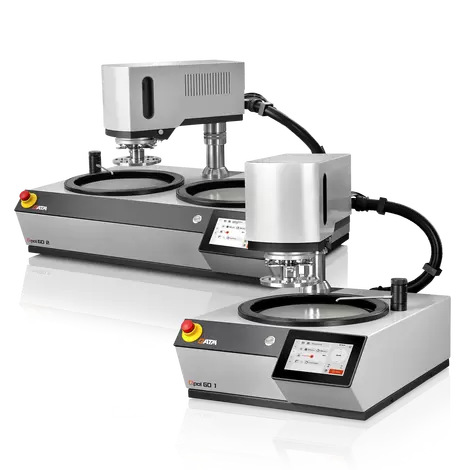

Qpol GO 1 / GO 2

Łatwiejsza praca dzięki automatyzacji

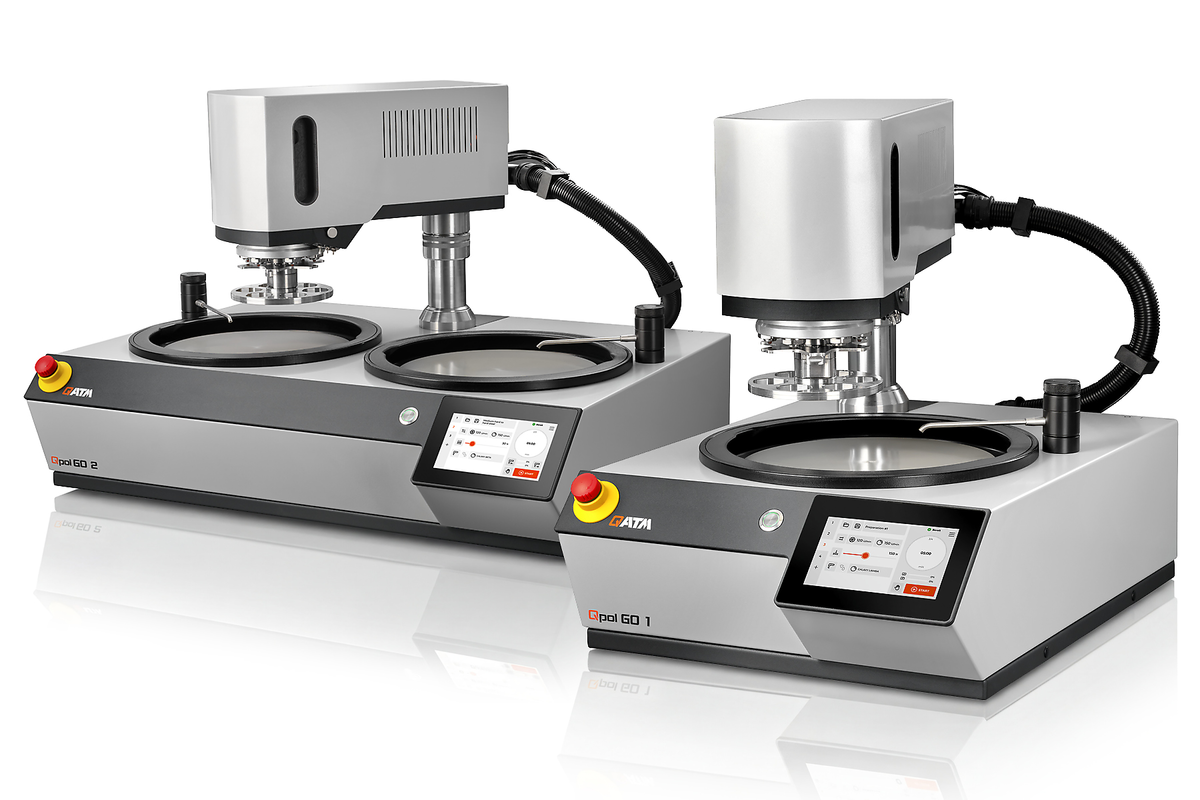

Qpol GO 1 oraz Qpol GO 2 to automatyczne szlifierko-polerki dostępne w wersji jednotalerzowej lub dwutalerzowej, umożliwiające pracę zarówno z dociskiem indywidualnym, jak i centralnym. Urządzenia są przystosowane do współpracy z tarczami roboczymi o średnicach 200, 250 oraz 300 mm.

Dzięki wydajnemu napędowi z płynną regulacją prędkości obrotowej oraz solidnej konstrukcji stanowią idealne rozwiązanie dla laboratoriów rozpoczynających pracę z półautomatycznymi systemami przygotowania próbek metalograficznych i materiałoznawczych.

Zalety produktu

1. Zautomatyzowane procesy

Urządzenie umożliwia pełną kontrolę wszystkich kluczowych parametrów procesu:

• wysokowydajne szlifowanie i polerowanie,
• regulację dozowania zawiesin diamentowych oraz środków smarnych (lubrikantów),
• regulację siły docisku,
• płynną regulację prędkości obrotowej,
• niezależne ustawianie kierunku obrotów głowicy polerskiej i tarczy roboczej (ruch zgodny lub przeciwny).

Wszystkie parametry mogą być swobodnie dostosowywane do wymagań procesu technologicznego.

2. Intuicyjne oprogramowanie

Nowoczesne oprogramowanie łączy sprawdzone rozwiązania procesowe z przejrzystym i ergonomicznym interfejsem użytkownika.

3. Wysoka powtarzalność wyników

Automatyczne metody przygotowania próbek mogą być indywidualnie konfigurowane. System umożliwia zapis do 200 programów technologicznych zabezpieczonych zarządzaniem kontami użytkowników. Dzięki temu wyniki szlifowania i polerowania pozostają identyczne nawet przy wielokrotnym powtarzaniu procesu.

Trwałość i niezawodność

• Korpus urządzenia wykonany z wytrzymałej, spawanej konstrukcji aluminiowej, pokrytej wysokiej jakości, trwałą powłoką proszkową.
• Wyjątkowo płynna i stabilna praca dzięki konstrukcji o zredukowanym poziomie drgań.
• Wydajny napęd z regulacją prędkości obrotowej, zapewniający optymalne parametry pracy również podczas obróbki większych próbek.
• Odporna na uderzenia misa robocza z tworzywa sztucznego charakteryzuje się wysoką trwałością, odpornością na korozję oraz łatwością utrzymania w czystości.

System szybkiego czyszczenia

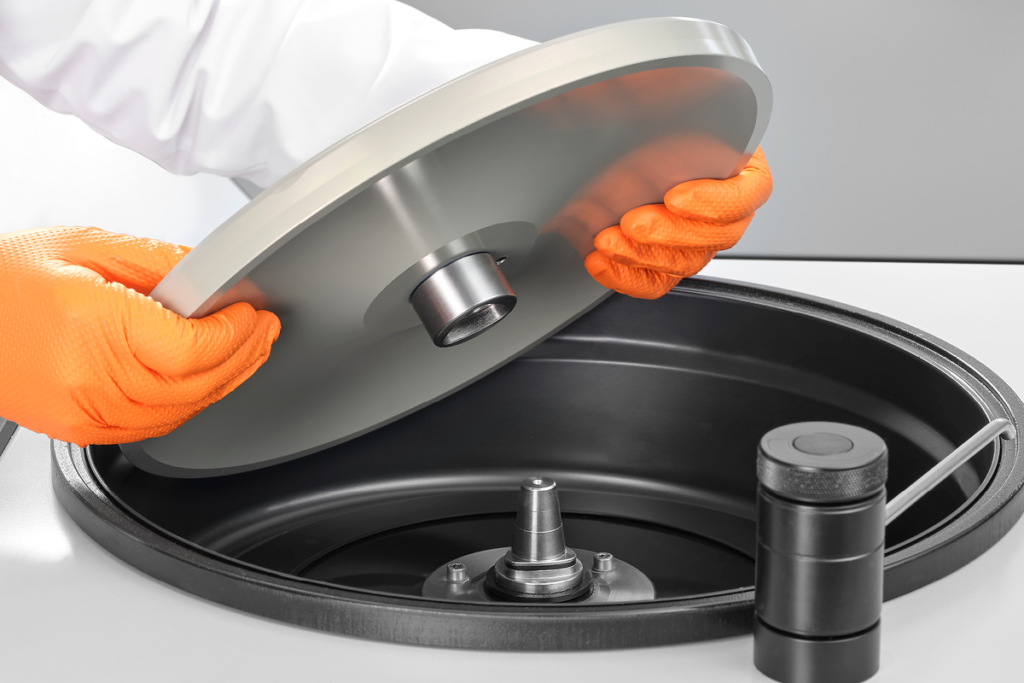

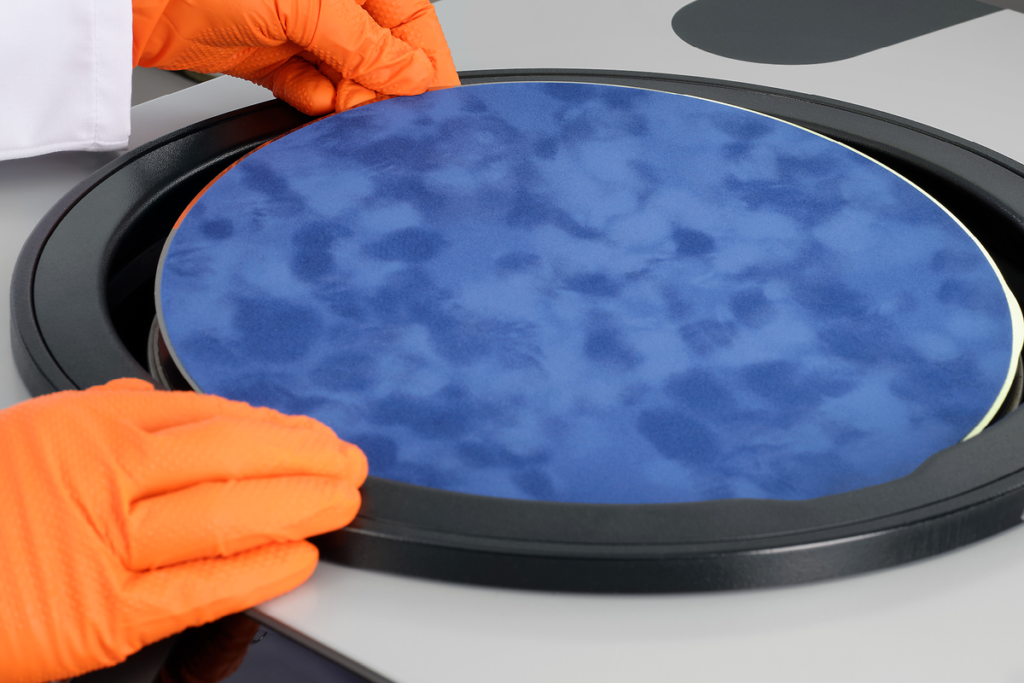

Konstrukcja jednotarczowa (Single-Disc Design)
Zapewnia łatwy demontaż wszystkich elementów oraz wygodny dostęp do przestrzeni roboczej.

• Pierścień przeciwrozbryzgowy oraz tarczę roboczą można zdemontować przy minimalnym nakładzie pracy, co znacząco skraca czas przezbrojenia i czyszczenia urządzenia.
• Wkład misy (wyjmowana wkładka z tworzywa sztucznego) można łatwo wymienić lub oczyścić z produktów obróbki oraz pozostałości zawiesin polerskich.

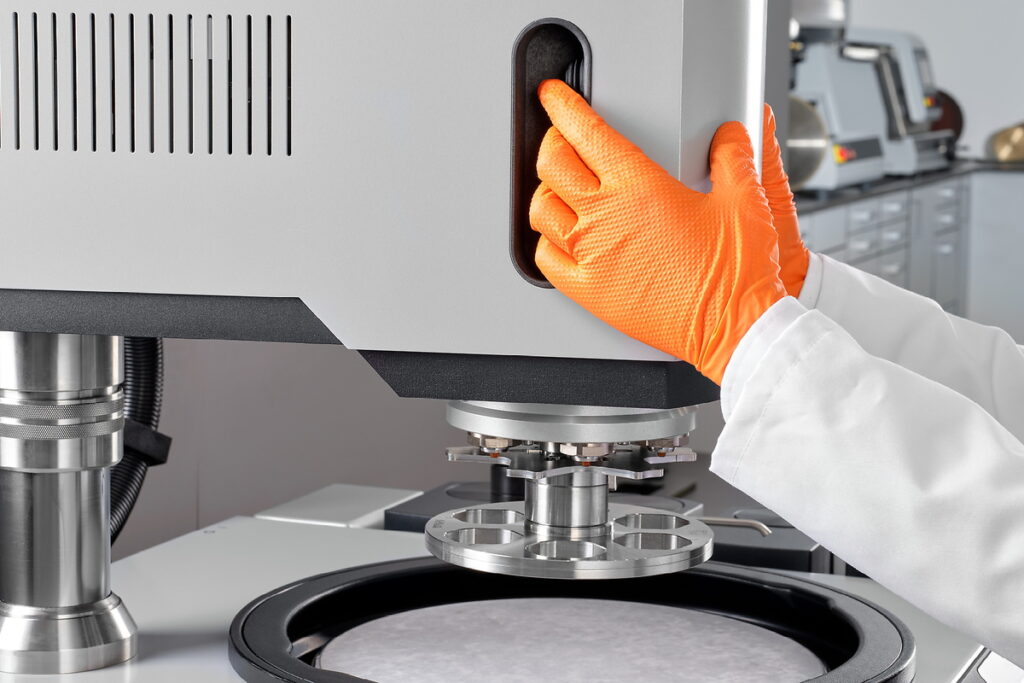

Głowica szlifiersko-polerska

Wysoki komfort obsługi i duża elastyczność użytkowania.

• Głowica wyposażona jest w regulowane ograniczniki wychylenia, umożliwiające łatwe odchylanie podczas wymiany próbek i materiałów eksploatacyjnych.
• Po obu stronach znajdują się ergonomiczne uchwyty z przyciskami zwalniającymi mechanizm blokady.
• Duży prześwit pomiędzy głowicą a powierzchnią roboczą umożliwia szybką i wygodną wymianę uchwytów próbek.

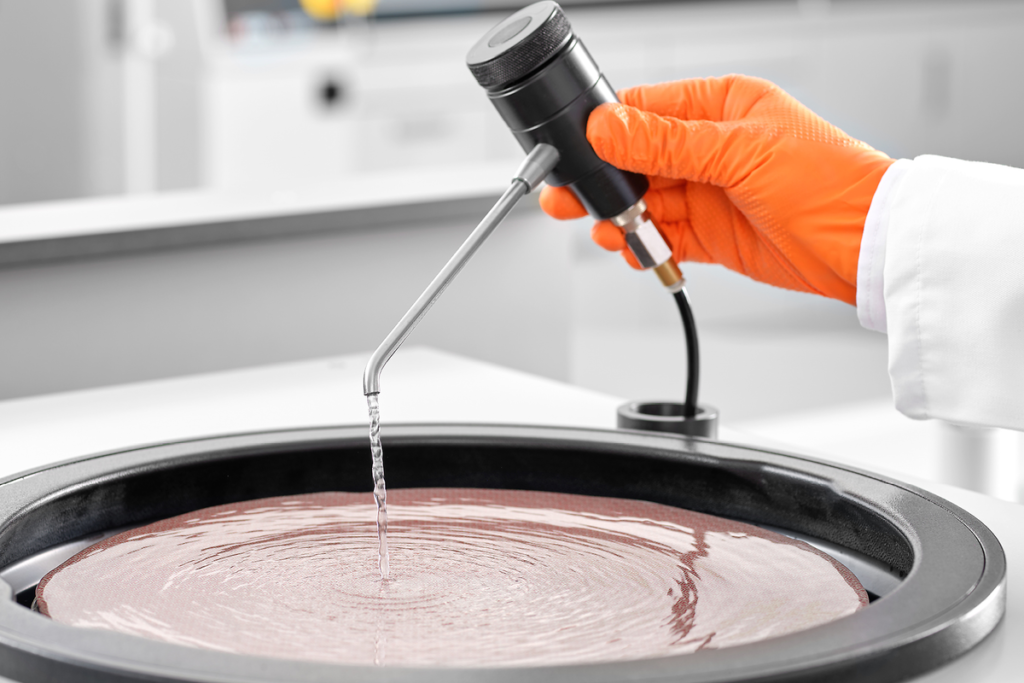

Wytrzymały, wysuwany kran roboczy

Zapewnia wygodne i skuteczne czyszczenie obszaru roboczego oraz misy szlifiersko-polerskiej.

• Funkcja Cleaning Boost umożliwia szybkie usunięcie pozostałości cieczy z materiałów szlifierskich i polerskich poprzez krótkotrwałe rozpędzenie tarczy do 750 obr./min, co pozwala osuszyć powierzchnię w ciągu około 3 sekund.
• Zawór doprowadzający wodę jest aktywowany automatycznie na początku i po zakończeniu procesu preparatyki.
• Solidny kran wyposażony w elastyczne przedłużenie węża zapewnia wygodę użytkowania i większy zasięg pracy.

Opcjonalne systemy dozowania Qdoser

Urządzenie może zostać opcjonalnie wyposażone w półautomatyczne lub sterowane programowo systemy dozowania, zapewniające wysoką elastyczność procesu technologicznego.

QdoserGO
W pełni automatyczny, sterowany programowo system dozowania wyposażony w cztery łatwo demontowalne i uzupełniane butelki dozujące. Zapewnia wysoką powtarzalność procesu oraz wyników preparatyki. Opcjonalnie dostępna jest funkcja mieszania magnetycznego zawiesin.

QdoserONE
Prosty system dozowania w formie butelki kroplowej, umożliwiający łatwe i ciągłe podawanie zawiesin oraz środków polerskich podczas procesu przygotowania próbek.

Bezpieczeństwo pracy

• Wysoki poziom bezpieczeństwa eksploatacji dzięki przestronnej strefie misy roboczej oraz swobodnie zamocowanemu pierścieniowi przeciwrozbryzgowemu.
• Niewielka szczelina pomiędzy pierścieniem przeciwrozbryzgowym a tarczą roboczą zapewnia bezpieczne warunki pracy operatora.
• Naciśnięcie przycisku zatrzymania awaryjnego (GRZYBEK BEZPIECZEŃSTWA) powoduje natychmiastowe zatrzymanie wszystkich ruchomych elementów urządzenia.

Intuicyjna i prosta obsługa

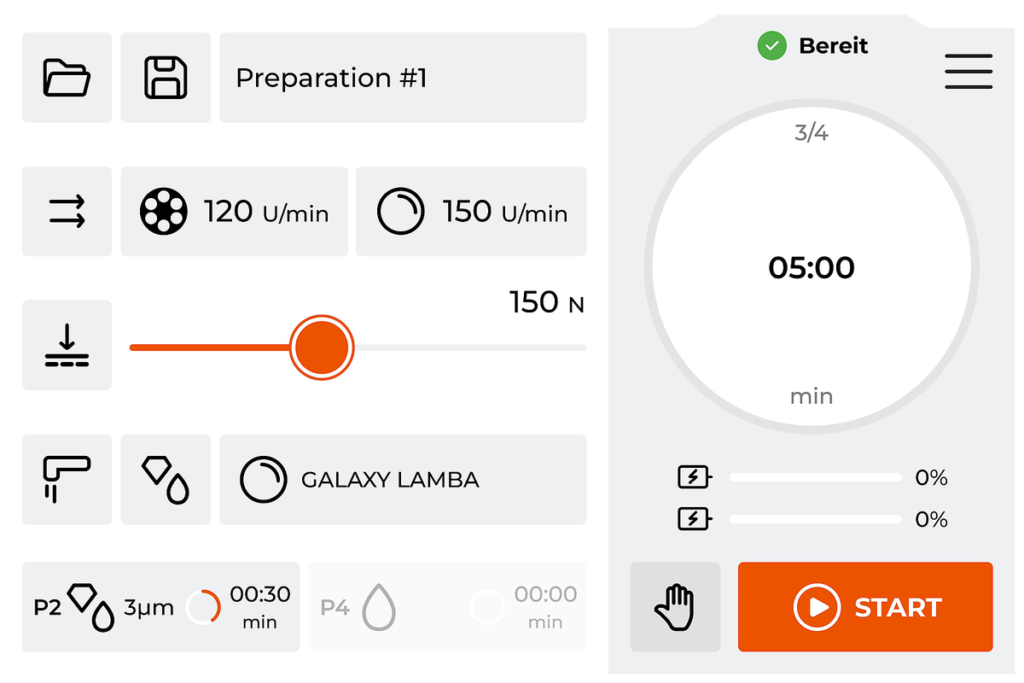

Ergonomicznie zintegrowany 7-calowy przemysłowy ekran dotykowy wyposażony w oprogramowanie użytkownika QATM zapewnia wygodną obsługę oraz pełną kontrolę nad procesem przygotowania próbek.

• Intuicyjna struktura menu umożliwia szybkie i łatwe konfigurowanie parametrów pracy.
• Pasek postępu informuje o aktualnym etapie procesu, a sygnał dźwiękowy powiadamia o zakończeniu cyklu szlifowania lub polerowania.
• Wbudowany timer oraz bezpośredni odczyt momentu obrotowego/nacisku kontaktowego zapewniają wysoką powtarzalność procesu i wyników preparatyki.

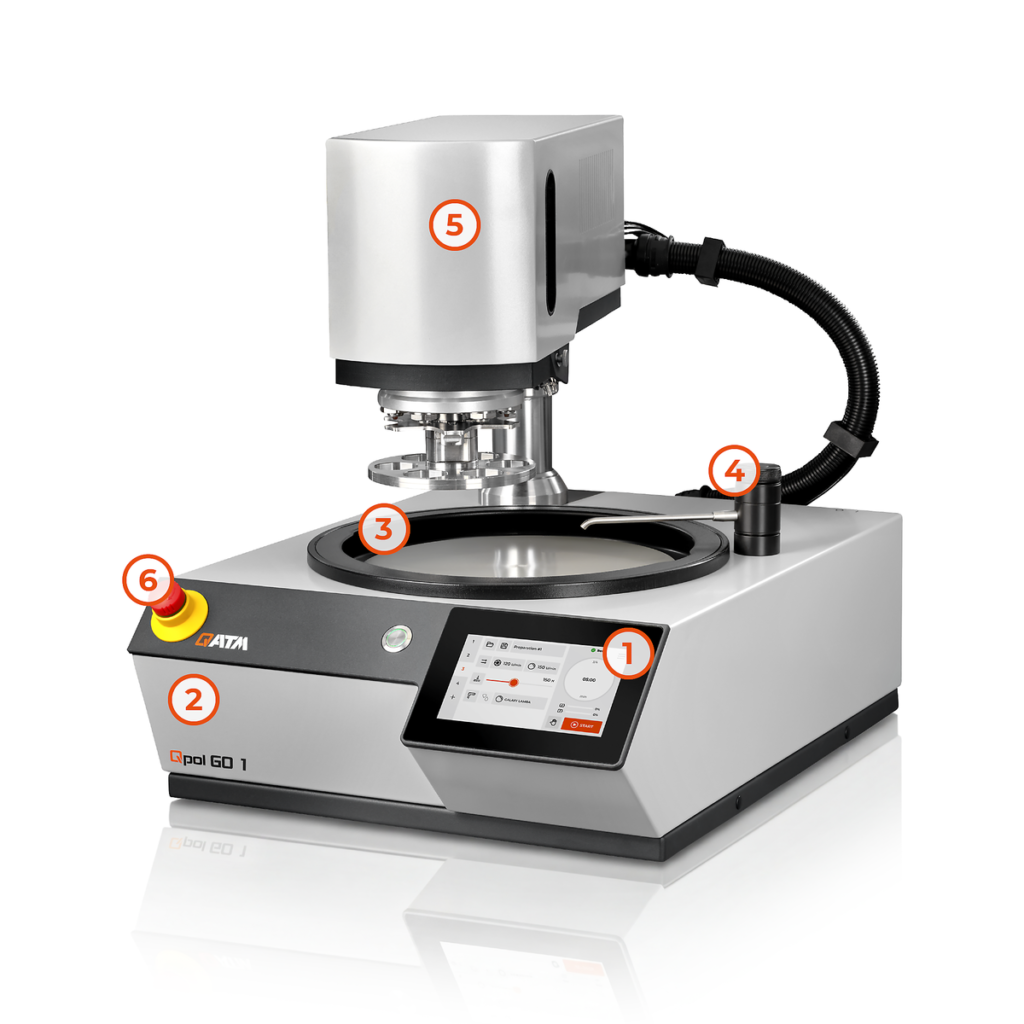

1. Ergonomiczny panel sterowania

• Kompaktowy, 7-calowy przemysłowy ekran dotykowy.
• Intuicyjne oprogramowanie użytkownika QATM zapewniające łatwą obsługę i szybki dostęp do parametrów procesu.

2. Solidna konstrukcja urządzenia

• Wytrzymała konstrukcja aluminiowa pokryta trwałą powłoką proszkową.
• Port USB umożliwiający transfer danych oraz aktualizację oprogramowania.

3. Konstrukcja jednotarczowa

• Ergonomicznie zaprojektowany pierścień przeciwrozbryzgowy.
• Odporna na uderzenia misa robocza wykonana z tworzywa sztucznego.

4. Kran roboczy

• Wykonany ze stali nierdzewnej.
• Wyposażony w wysuwane, elastyczne przedłużenie węża ułatwiające czyszczenie urządzenia i strefy roboczej.

5. Zaawansowana głowica szlifiersko-polerska

• Obsługa zarówno docisku indywidualnego, jak i centralnego.
• Sterowanie wymagające użycia obu rąk operatora, zwiększające bezpieczeństwo pracy.

6. Wyłącznik awaryjny

• Natychmiastowe zatrzymanie wszystkich aktywnych procesów oraz ruchomych elementów urządzenia.

Opcjonalny moduł dozowania Qdoser Plus

• Wysoka elastyczność konfiguracji procesu technologicznego.
• Automatyczne dozowanie zawiesin diamentowych oraz środków smarnych.
• Możliwość wyjmowania i uzupełniania zbiorników z zawiesinami również podczas pracy urządzenia.

W pełni automatyczny, sterowany programowo system dozowania Qdoser przyspiesza procesy szlifowania i polerowania w laboratoriach metalograficznych oraz materiałoznawczych. System współpracuje z urządzeniami serii Qpol M, Qpol GO oraz Qpol PLUS.

Cztery szklane butelki dozujące o pojemności 500 ml mogą być napełniane:

• zawiesinami diamentowymi QPREP,
• środkami smarnymi QPREP,
• zawiesinami do polerowania końcowego QPREP.

Napełnianie odbywa się przez dedykowany otwór w pokrywie.

Najważniejsze zalety

Funkcja płukania zwrotnego (Backflush) utrzymuje przewody dozujące w czystości i zapobiega osadzaniu się pozostałości materiałów polerskich.

Łatwo wyjmowane zbiorniki umożliwiają szybkie czyszczenie i konserwację.

Zoptymalizowane napełnianie i dozowanie

Butelki z zawiesinami mogą być w dowolnym momencie wyjmowane i ponownie napełniane w sposób dostosowany do wymagań procesu technologicznego, np.:

• Qdoser GO: 4 × zawiesina diamentowa Dia-COMPLETE.

Opcjonalne mieszadło magnetyczne

Dostępne opcjonalnie mieszadło magnetyczne zapewnia ciągłe mieszanie zawiesin polerskich, gwarantując najwyższą jakość przygotowania próbek.

• Zapobiega sedymentacji cząstek ściernych.
• Utrzymuje jednorodność zawiesiny przez cały czas procesu.
• Zapewnia równomierne rozprowadzenie cząstek polerskich.

System dozowania

Maksymalna elastyczność i łatwość obsługi

• Łatwy montaż dysz dozujących w dedykowanych gniazdach głowicy szlifiersko-polerskiej.
• W pełni automatyczne dozowanie sterowane z poziomu przemysłowego ekranu dotykowego urządzenia Qpol.
• Możliwość indywidualnego ustawiania częstotliwości dozowania.
• Zintegrowana funkcja płukania zwrotnego (Backflush) ułatwiająca czyszczenie układu dozującego.

Qdoser ONE

Prosty dozownik kropelkowy do łatwego i ciągłego dozowania

• Szybki montaż standardowych butelek QATM z zawiesinami i środkami smarnymi bezpośrednio na dozowniku.
• Płynna regulacja wydajności dozowania za pomocą precyzyjnej śruby regulacyjnej.
• Możliwość stosowania na statywie lub montażu bezpośrednio na głowicy polerskiej.
• Idealne rozwiązanie do ręcznego i ciągłego podawania środków polerskich podczas procesu przygotowania próbek.

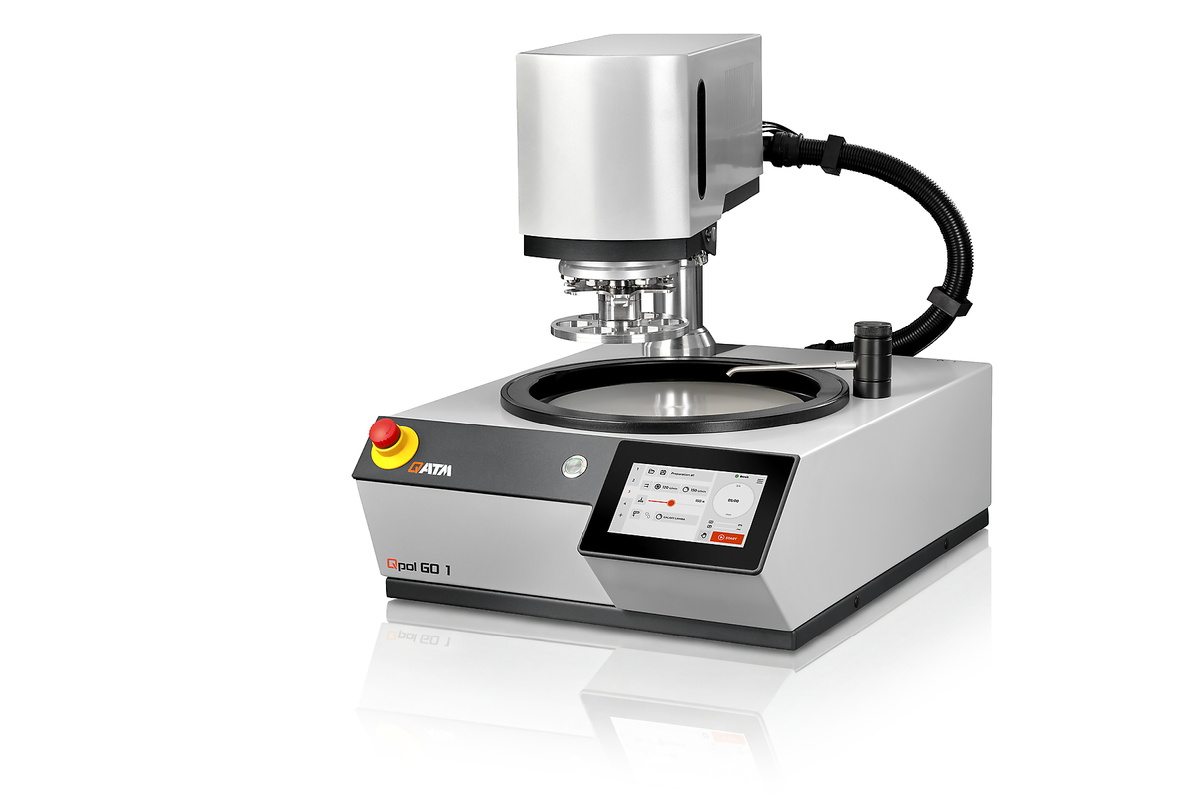

Qpol GO 1 – szlifierko-polerka z jednym stanowiskiem roboczym

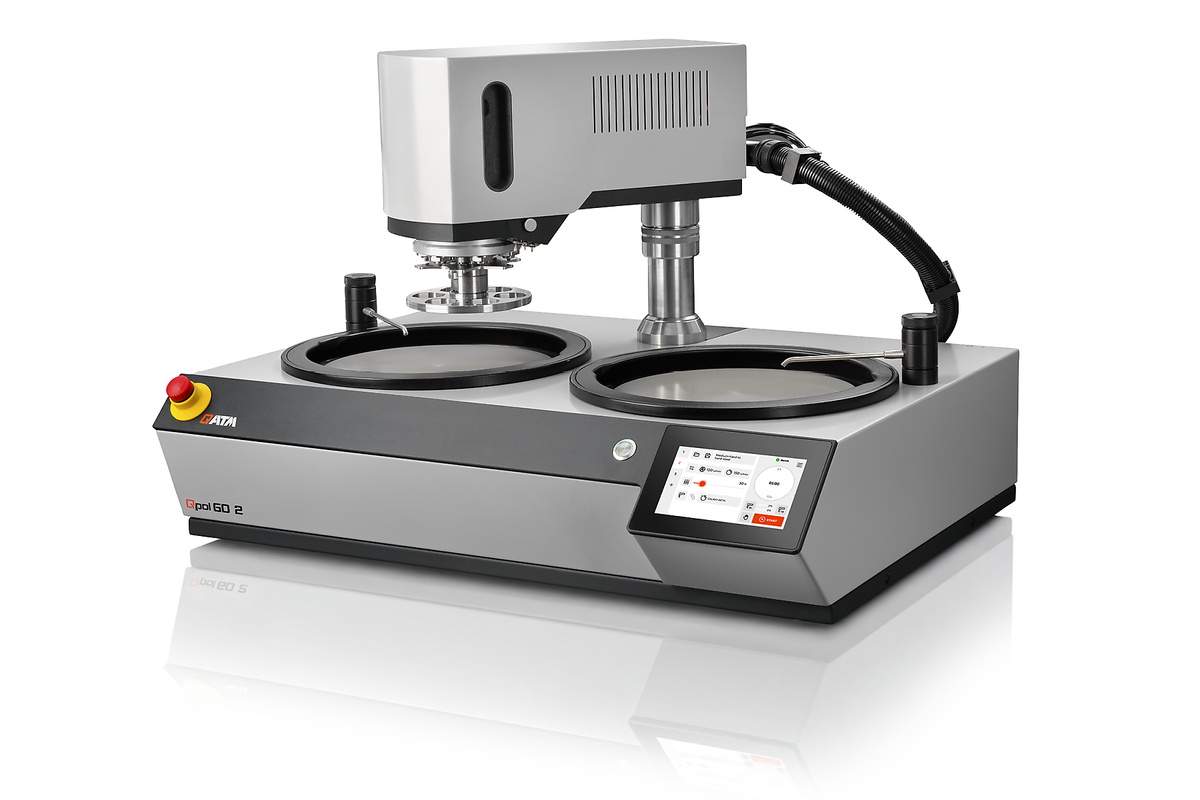

Qpol GO 2 – szlifierko-polerka z dwoma stanowiskami roboczymi
