Opis

Twar­do­ścio­mie­rze Vic­kers / Knoop / Bri­nell / Roc­kwell serii Qness 10 / 60 wyno­szą pomiary mikro­twar­do­ści na zupeł­nie nowy poziom: Wyso­kiej klasy urzą­dze­nia labo­ra­to­ryjne naj­now­szej gene­ra­cji łączą w sobie to, co naj­lep­sze z obu świa­tów – pomiar twar­do­ści i mikro­sko­pię bez kom­pro­mi­sów i z mak­sy­malną wygodą obsługi. Rewo­lu­cyjny układ optyczny z kolo­rową kamerą zapew­nia za każ­dym razem powta­rzalne i nie­za­wodne wyniki.

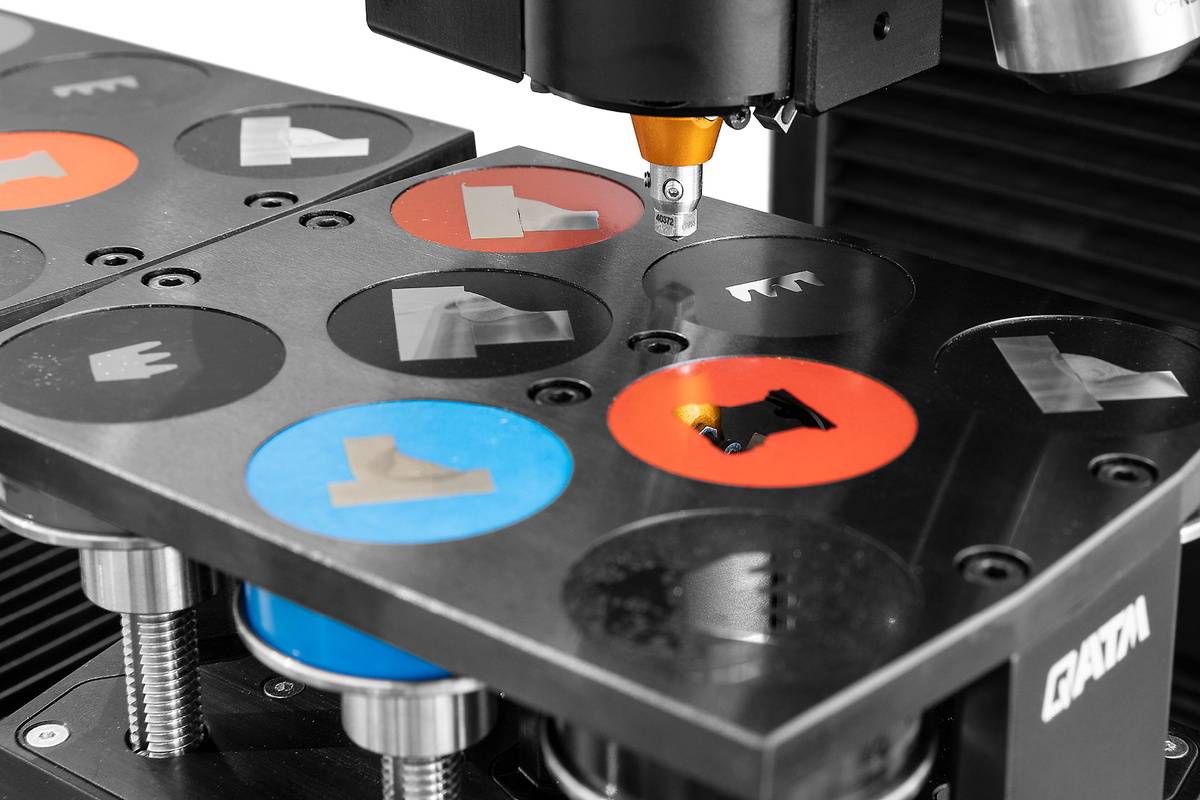

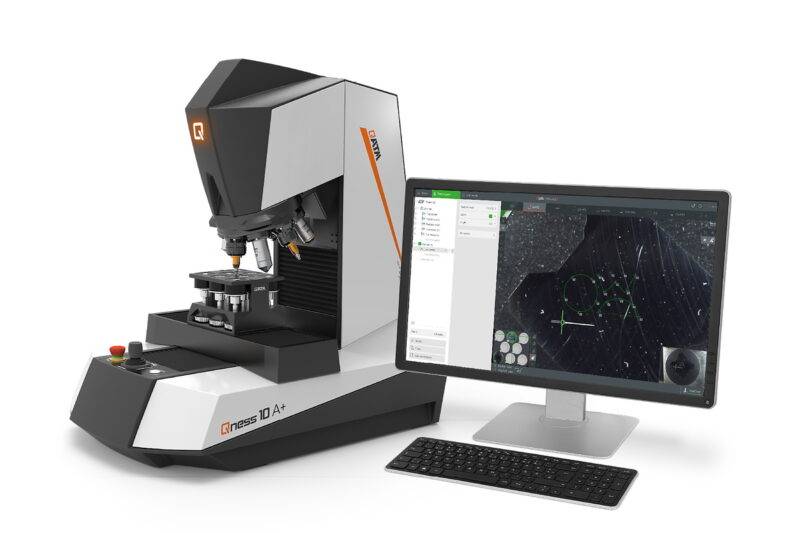

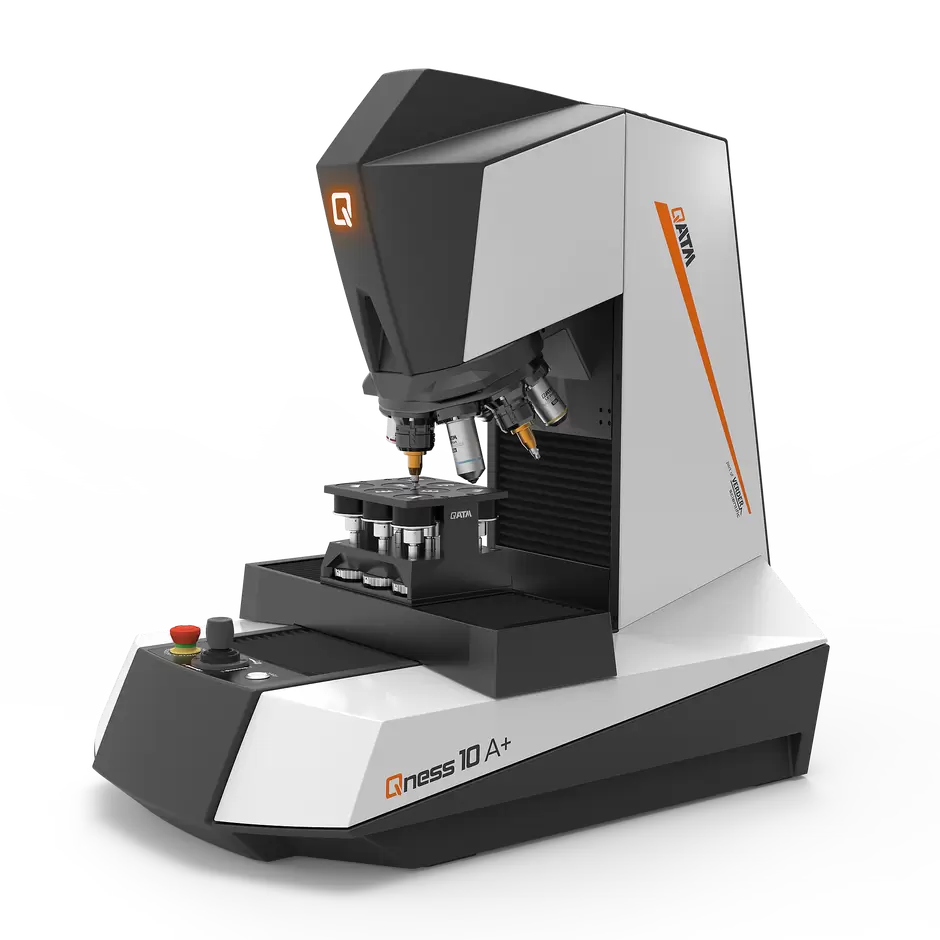

Kla­syczny model „Qness 10 / 60 A+”  twar­do­ścio­mie­rza Vic­kers / Knoop / Bri­nell / Roc­kwell zapew­nia dosko­nałą auto­ma­ty­za­cję i jest wypo­sa­żony w pre­cy­zyjną kon­trolę pozy­cjo­no­wa­nia dla wszyst­kich trzech posu­wów osi. Swo­boda ruchu sto­lika w osi XY pozwa­lają na swo­bodę pomiaru setek punk­tów pomia­ro­wych a układ optyczny i szybki auto­fo­cus pozwa­lają na wyjąt­kowo wysoką prze­pu­sto­wość bez inter­wen­cji operatora.

Mikro­twar­do­ścio­mie­rze QATM to świa­towy lider w pomia­rach twar­do­ści i ana­lizy obrazu na naj­wyż­szym pozio­mie. Prze­ko­naj się sam!!!

Twar­do­ścio­mie­rze QATM dokład­nie mie­rzą według wszyst­kich stan­dar­do­wych metod pomia­ro­wych i obej­mują sze­ro­kie spek­trum ana­lizy obrazu.

Elek­tro­nicz­nie ste­ro­wane, w pełni zauto­ma­ty­zo­wane cykle pomia­rowe zapew­niają szyb­kie i pre­cy­zyjne bada­nie twar­do­ści, a także szybką zmianę metody i auto­ma­tyczne wykry­wa­nie powierzchni. Dzięki pakie­towi ogniw obciąż­ni­ko­wych nasze twar­do­ścio­mie­rze zapew­niają tak sze­roki zakres pracy od bar­dzo małych obcią­żeń po obcią­że­nia makro.

Zalety twar­do­ścio­mie­rza Qness 10 / 60 A+

  • Sze­roki zakres siły pomia­ro­wej (0,25 g – 62,5 kg)
  • Urzą­dze­nie gotowe do pracy: dia­ment Vic­kersa z cer­ty­fi­ka­tem ASTM+DAkkS , obiek­tywy 5x / 20x / 50x

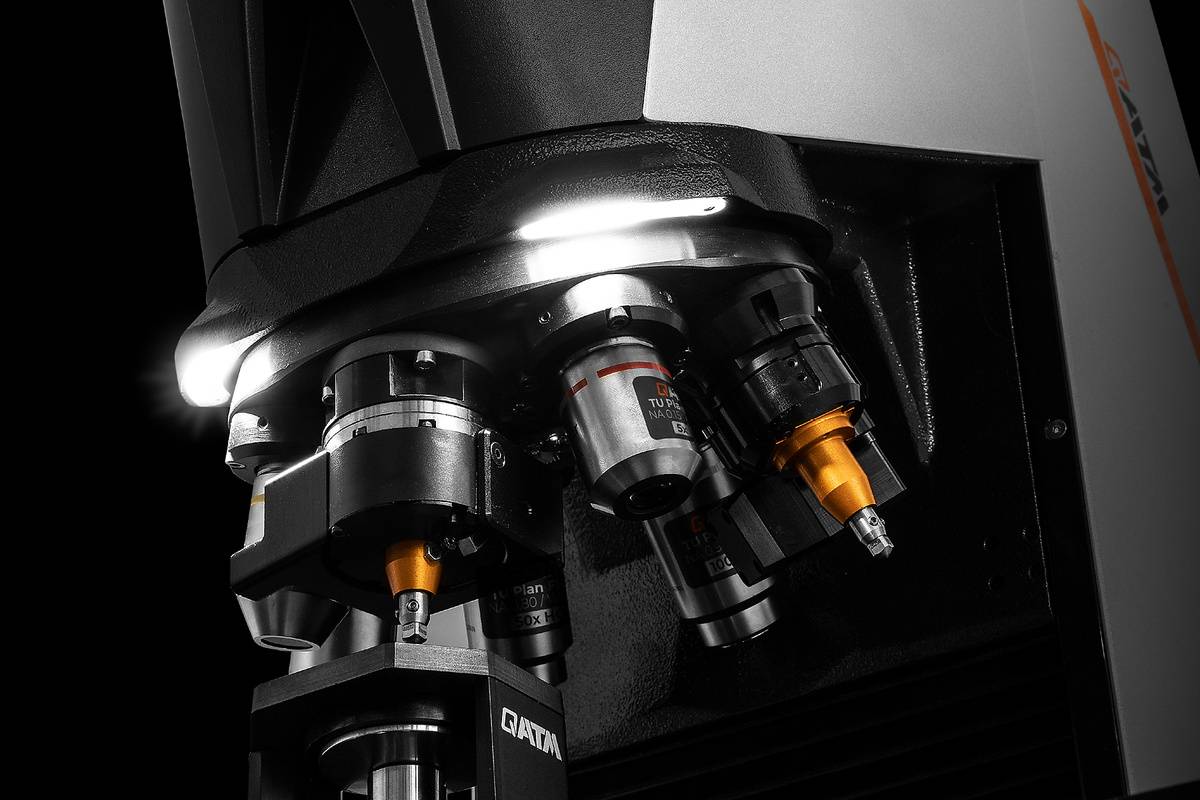

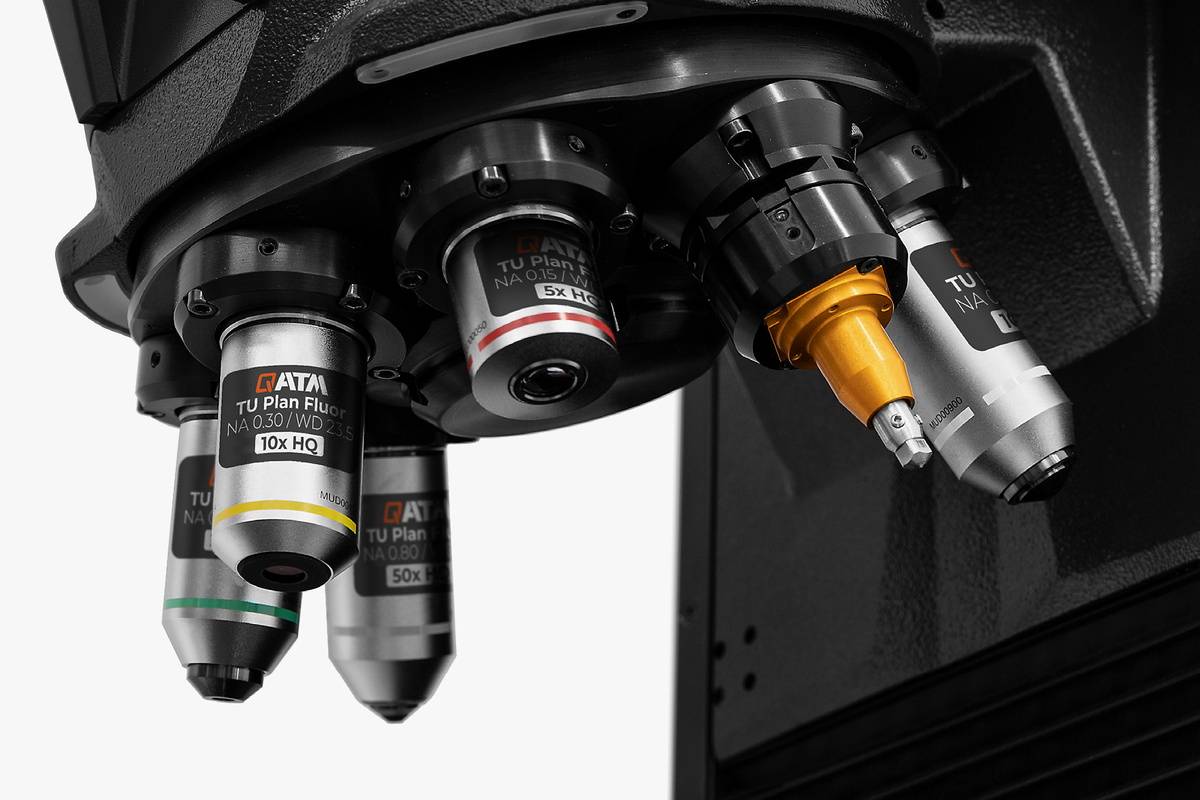

  • Obro­towa gło­wica pomia­rowa z 8‑pozycyjnym zmie­nia­czem obiek­ty­wów i wgłębników
  • Opro­gra­mo­wa­nie Qpix Control2 z inno­wa­cyjną obsługą 3D
  • Modu­łowa akty­wa­cja funk­cji ana­lizy obrazu
  • W pełni zauto­ma­ty­zo­wane, bez­ob­słu­gowe cykle pomia­rów i analiz
  • Ste­ro­wa­nie sto­li­kiem z (dokład­no­śćią poło­że­nia sto­lika +/- 2 µm)

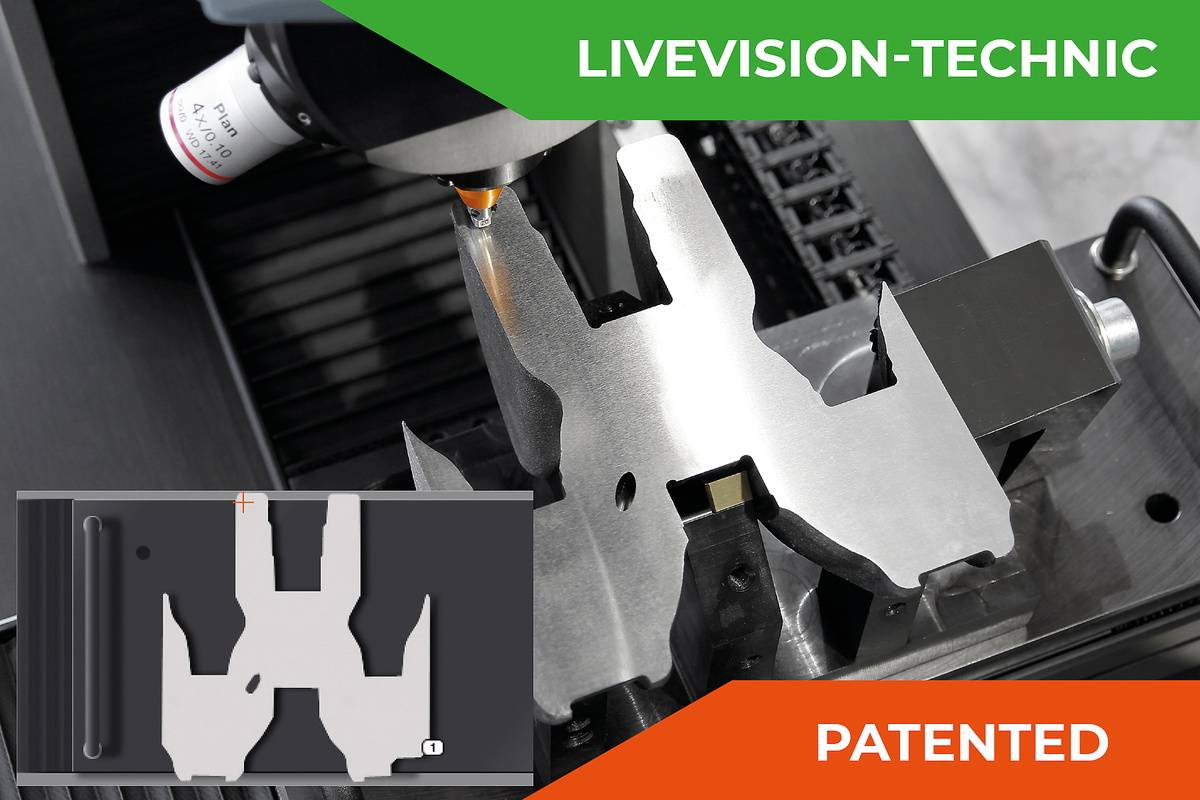

  • Tylko wariant A+: Kamera makro do szyb­kiego wczy­ta­nia obszaru pomia­ro­wego (52 x 39 mm)

 Mikro­sko­pia i ana­liza obrazu

Ana­liza fazowa

DIN 9042, ASTM E‑562

Auto­ma­tyczne wymia­ro­wa­nie obiek­tów struktury

Dostar­cza wyniki ana­liz w postaci pro­cen­to­wego udziału jed­nej fazy wzglę­dem dru­giej w postaci tabel lub diagramów

Ozna­cza­nie wiel­ko­ści cząstek

DIN 9042, ASTM E‑562

Wiel­kość czą­stek okre­ślana metodą prze­kroju linio­wego lub kołowego

Wyniki ana­lizy przed­sta­wiono w postaci tabel lub wykresów

Metody Okre­gów Abramsa, linie Heyna, linie Snydera-Graffa

Pomiar gru­bo­ści warstwy

DIN EN ISO 1463

Ozna­cza­nie gru­bo­ści warstwy

Pół­au­to­ma­tyczne pomiary warstw pozio­mych, pio­no­wych i promieniowych.

Pomiary złą­czy spawanych

DIN EN ISO 5817

Stan­da­ry­zo­wany pomiar i ocena złą­czy spawanych

Sza­blony ze wszyst­kimi odpo­wied­nimi narzę­dziami pomia­ro­wymi, takimi jak gru­bość gar­dzieli, strefy wpływu cie­pła, głę­bo­kość prze­to­pie­nia itp.

Auto­ma­tyczna ocena dobra/zła i gene­ro­wa­nie raportów

Cechy Qness 60A EVO

Metody pomia­roweVic­kers, Knoop, Brinell
Zakres obcią­że­nia0.25 g – 62.5 kg (0.00245- 613.1 N)

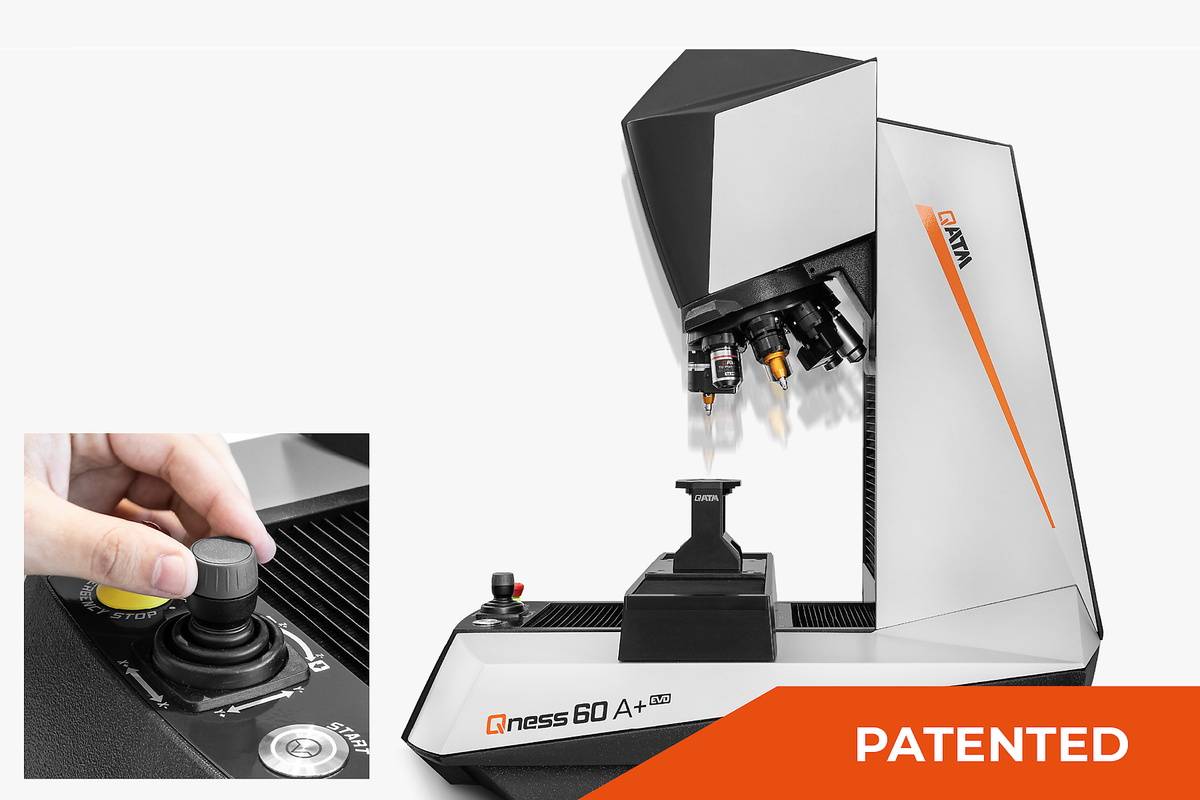

Kon­trola głowicyDyna­mic, prze­suw za pomocą jostika (CAS Tech­nic) dojazd do uchwytu
Gło­wica8 pozy­cyjna gło­wica obro­towa max. 3 wgłęb­niki , max. 6 obiektywów
Prze­biegiWie­lo­prób­ko­wość, CHD, NHD, SHD, Poje­dyń­cze odci­ski , Pomiary Zig Zag, Odwę­gle­nie, wizu­ali­za­cja przebiegów,

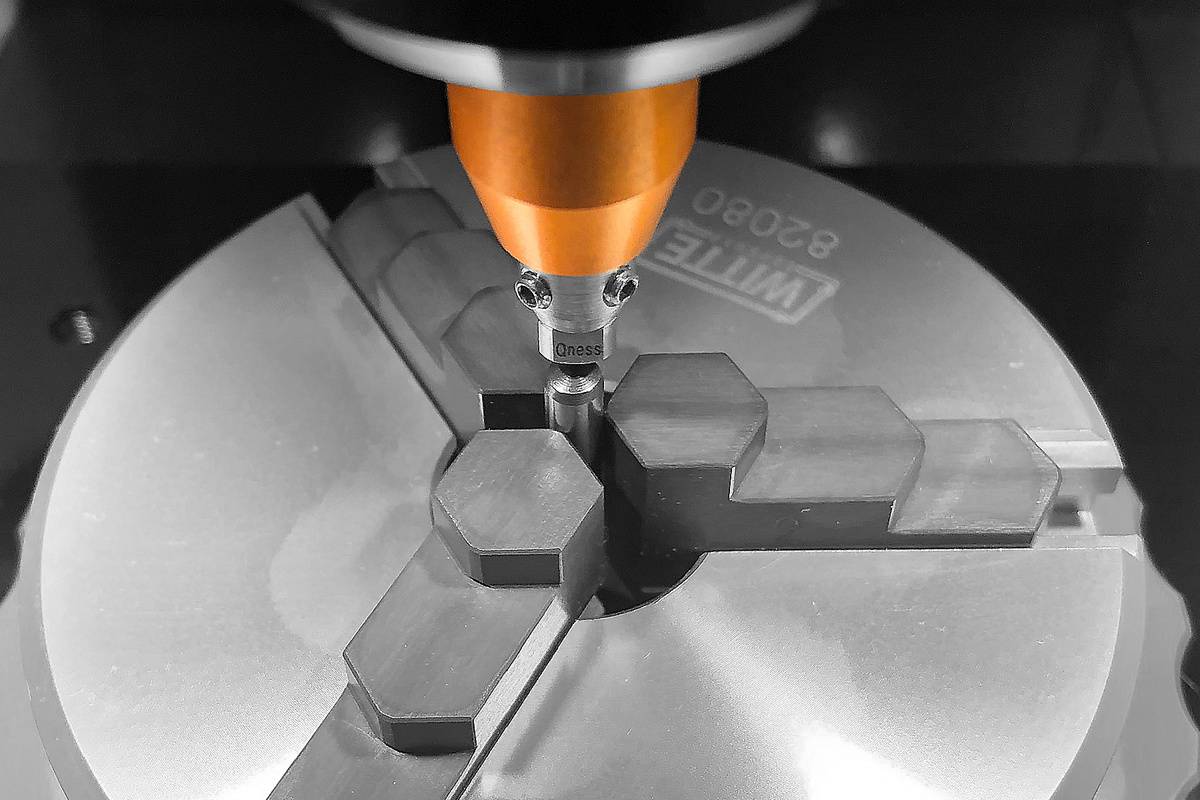

Opcja metod pomiarowychObrę­cze i rurki , Ana­liza fazowa, Gru­bość war­stwy , Gra­nica ziaren
Kamera makro-
Prze­strzeń robo­cza / Głę­bo­kość robocza145 / 170 mm
Ruch sto­likaAuto­ma­tyczny
Wymiary sto­lika150 x 120 mm

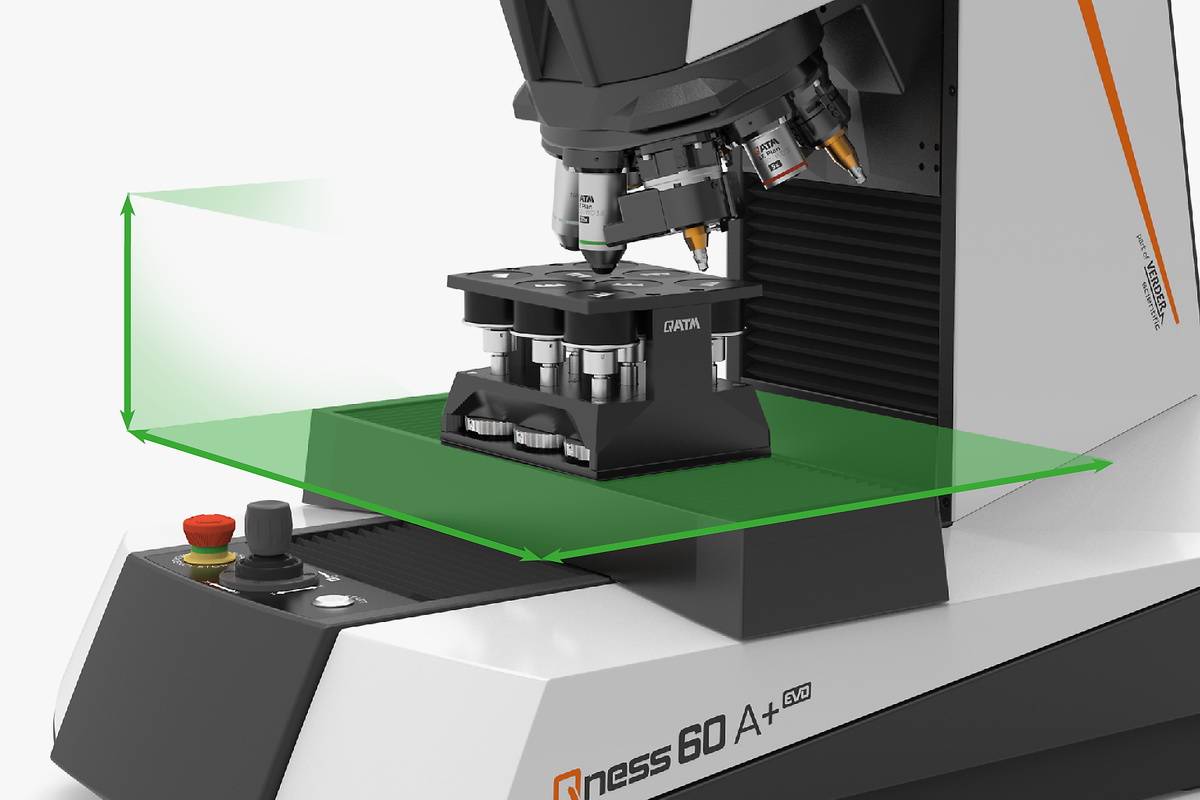

Zakresy posu­wówX 150 mm / Y 150 mm / Z 145 mm
Dokład­ność pozy­cjo­no­wa­nia stolika+/- 1.5 µm
Max. Waga próbki50 kg
Waga urzą­dze­nia60 kg
Opro­gra­mo­wa­nieQPIX CONTROL
Zasi­la­nie100 – 240 V, ~1/N/P, 45 – 65 Hz

Cechy Qness 60A plus EVO

Metody pomia­roweVic­kers, Knoop, Brinell
Zakres obcią­że­nia0.25 g – 62.5 kg (0.00245- 613.1 N)
Kon­trola głowicyDyna­mic, 3‑A­xis-Joy­stick auto­ma­ted (CAS Technic)
Gło­wica8 pozy­cyjna gło­wica obro­towa max. 3 wgłęb­niki , max. 6 obiektywów
Prze­biegiWie­lo­prób­ko­wość, CHD, NHD, SHD, Poje­dyń­cze odci­ski , Pomiary Zig Zag, Odwę­gle­nie, wizu­ali­za­cja prze­bie­gów, Złą­cza spawane
Opcja metod pomiarowychObrę­cze i rurki , Ana­liza fazowa, Gru­bość war­stwy , Gra­nica ziaren
Kamera makro5 MP (Stan­dard) lub 18 MP (Opcja)
Prze­strzeń robo­cza / Głę­bo­kość robocza145 / 170 mm
Ruch sto­likaAuto­ma­tyczny
Wymiary sto­lika150 x 120 mm
Zakresy posu­wówX 150 mm / Y 150 mm / Z 145 mm
Dokład­ność pozy­cjo­no­wa­nia stolika+/- 1.5 µm
Max. Waga próbki50 kg
Waga urzą­dze­nia60 kg
Opro­gra­mo­wa­nieQPIX CONTROL
Zasi­la­nie100 – 240 V, ~1/N/P, 45 – 65 Hz
