Opis

Pomiar spoin spawalniczych – szybki, powtarzalny i efektywny.

Nowy Qeye 800 wyróżnia się szybka, wysokorozdzielczą i efektywną analizą optyczną oraz pomiarem próbek. Jest szczególnie dedykowany do standaryzowanego pomiaru i inspekcji spoin spawalniczych zgodnie z normą DIN EN ISO 5817. Zawarte narzędzia pomiarowe oraz raporty inspekcyjne są zgodne z aktualnymi normami, są standardowo zawarte w sprawdzonej i przyjaznej dla użytkownika aplikacji Qpix Software. Zintegrowany tryb szablonu graficznego z wcześniej zdefiniowanymi elementami pomiarowymi oraz katalogiem standardów QATM, jak również zarządzanie szablonami pozwala na dostosowanie pracy do indywidualnych potrzeb. Praca z Qeye 800 oszczędza czas, oferując szczegółową analizę i pomiar z najwyższą precyzją. Nowoczesny, odporny na uszkodzenia przemysłowy design. Szczelna obudowa dzięki montażowi w sterylnych warunkach zapewnia odporność na prace nawet w przemysłowych warunkach hali produkcyjnej.


4K Ultra HD
System optyczny
Qeye zachwyca absolutną precyzją:

  • System kamery kolorowej o rozdzielczości 8,5 megapiksela
  • 20-krotny zoom optyczny
  • 35-krotny zoom łączony (optyczny i cyfrowy)
  • Szerokie pole widzenia: 80 x 60 mm – 2,3 x 1,7 mm
  • Wbudowany automatyczny autofocus i kontrola jasności
  • Płaszczyzna ostrości może być ręcznie regulowana do pomiaru komponentów niepłaskich

Innowacyjna obsługa
Przekonujące korzyści

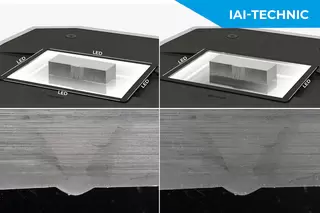

Optymalne oświetlenie próbki
IAI = Inteligentne Oświetlenie Obszaru. System Qeye oferuje innowacyjne oświetlenie obszaru analizy za pomocą diod LED. Każdy z 4 profilów oświetleniowych (prawo, lewo, przód, tył) można płynnie i indywidualnie włączać i wyłączać. Dzięki temu możliwa jest szybsza i bardziej precyzyjna praca, bez zakłóceń związanych z wpływem światła lub odbiciami.

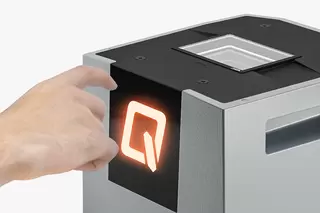

Panel dotykowy
Qeye oferuje imponującą łatwość obsługi za pomocą dowolnie programowalnych przycisków. Po wyśrodkowaniu, przycisk Q podświetla się, wskazując bieżący status, i jest używany do rozpoczęcia pracy. Przycisk znajdujący się w narożnikach może być skonfigurowany do sterowania oświetleniem LED, zoomem, polem widzenia i jasnością. Panel dotykowy o miękkiej powierzchni jest czuły, nawet gdy jest używany w rękawicach.

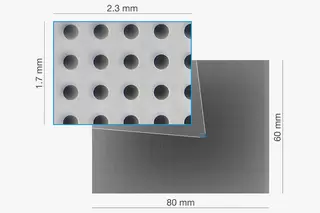

35-krotny zoom łączony
System optyczny Qeye umożliwia zmianę pola widzenia między 80 x 60 mm a 2,3 x 1,7 mm. Dzięki optycznemu oraz cyfrowemu powiększeniu uzyskiwana jest 35-krotne powiększenie. Umożliwia to użytkownikowi dostrzeganie najmniejszych detali, zachowując jednocześnie pełny przegląd obrazu całej próbki.
Obsługa za pomocą sprawdzonego oprogramowania Qpix Control2
 Efektywne pomiary i inspekcja próbek spawalniczych w kilka sekund, obraz na żywo, 3D Smartview i jednolity system raportowania dla pomiarów twardości oraz analizy makro.

Próbki spawalnicze – badanie spoin – badanie spawów

Qeye gwarantuje szybkie, proste, precyzyjne i znormalizowane badanie spoin, wyświetlając wszystkie nieprawidłowości. Wykorzystanie systemów szablonów w raportowaniu zapewnia powtarzalność oraz niezawodność w odniesieniu do procedur inspekcji spoin, sekwencji pomiarów i wartości granicznych.

Przykłady zastosowań
Korzyści z praktycznego doświadczenia

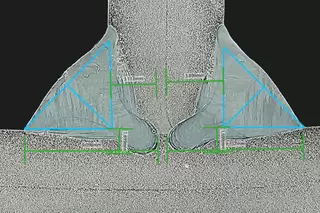

Spoiny spawalnicze
Pomiar spoiny czołowej z pełnym zakresem intuicyjnie obsługiwanych narzędzi pomiarowych.
  • Łatwe dostosowanie linii pomiarowych
  • Ocena jakości spoin
  • Możliwość zapisywania uwag

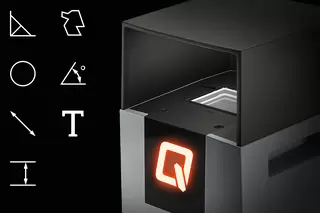

Narzędzia pomiarowe
Precyzyjne narzędzia pomiarowe zapewniają szybki i łatwy pomiar próbek spawalniczych. Długości, kąty, okręgi, wielokąty do obliczeń powierzchni lub obwodów. Zoom i jasność mogą być kalibrowane indywidualnie.

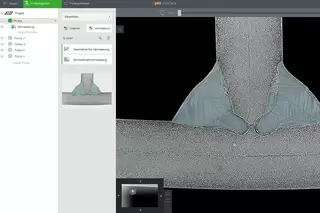

Obsługa szablonów
 Indywidualne szablony klienta mogą być zapisane i wywołane w dowolnym momencie. Wstępnie zdefiniowane elementy pomiarowe oraz katalog standardów QATM są również wstępnie zainstalowane w systemie.

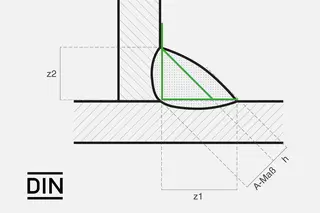

Sprzęt testowy zgodny z normą Wszystkie niezbędne narzędzia pomiarowe są oczywiście podstawowym elementem oprogramowania do inspekcji spoin zgodnie z normą DIN EN ISO 5817.

Przemysł 4.0
Gotowość na dziś i jutro

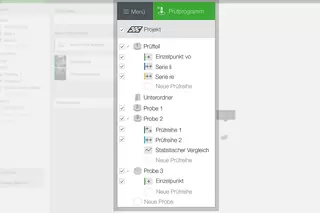

Profesjonalne zarządzanie danymi
Korzyści z wyraźnie uporządkowanego zarządzania partiami, efektywnego wykorzystania szablonów w różnych projektach testowych, dobrze zorganizowanych wyników pomiarów i wszystkich informacji o zadaniach w tle. Po utworzeniu, szablony otrzymują wszystkie niezbędne informacje o badanych próbkach, w tym metody testowania, oznaczenia i informacje o użytkownikach.
Funkcje automatycznego eksportu
Wiele profesjonalnych funkcji eksportu jest standardowo wbudowanych w rozwiązania oferowane przez oprogramowanie QATM. Dane surowe są eksportowane do formatów CSV/TXT i XML, raporty do MS Word, Excel, PowerPoint i PDF. Wszystkie konfiguracje eksportu mogą być również przechowywane indywidualnie dla poszczegołnych szablonów.

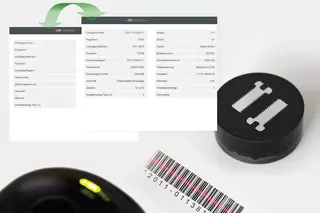

Czytnik kodów kreskowych/QR/DMC
Platformy oprogramowania Qpix wspierają użycie czytników kodów kreskowych i QR, co upraszcza przepływy pracy i zapobiega błędom operatorów. Wypełnianie danych nagłówka jest proste (standardowe), a czytniki mogą być w pełni zintegrowane w celu automatycznego wybierania szablonów lub pobierania danych z wyższych systemów (opcjonalnie).

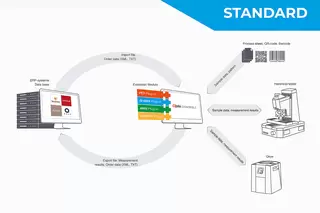

Qconnect
Qconnect to interfejs w oprogramowaniu Qpix Control2 firmy QATM, oferujący pełne portfolio łączności między urządzeniami – od produkcji seryjnej, otwartych interfejsów XML (dwukierunkowych) po wstępnie określone rozwiązania wtyczkowe, takie jak QDAS Plug-In+, aż po rozwiązania łączności dostosowane do klienta, w pełni wdrożone przez QATM. Mamy profesjonalne rozwiązanie dla każdego wymagania aplikacyjnego.

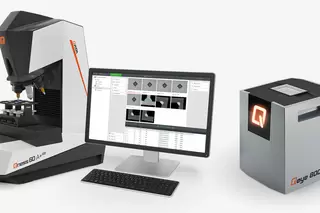

W pełni zintegrowane rozwiązanie systemowe

Nowy Qeye może być również zintegrowany w stół laboratoryjny. Dostosowany do indywidualnych wymagań, o regulowanej wysokości i opcjonalnie z twardościomierzem

Akcesoria i narzędzia
Precyzyjnie, czysto i bezkompromisowo

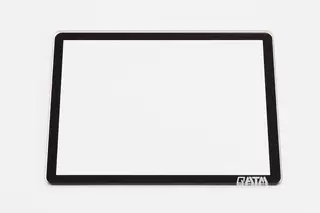

Nośnik próbki
Nośniki próbek to małe, ale niezwykle ważne narzędzia w analizie próbek. Dostępne w zestawach po 5 sztuk, wykonane z szkła borokrzemowego z powłoką antyrefleksyjną. Opcjonalnie dostępne w wersji ze szkła borokrzemowego hartowanego.

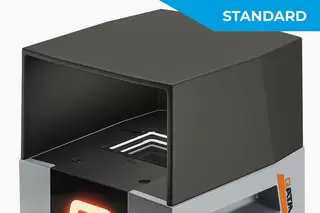

Szklana Osłona
Osłona ochronna Qeye pochłania światło zewnętrzne, eliminując całkowicie odbicia. Standardowo dołączona do każdego urządzenia Qeye.

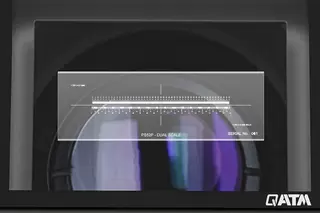

Płytka kalibracyjna
Płytka kalibracyjna o długości 50 mm i rozdzielczości 0,1 mm gwarantuje łatwą i dokładną kontrolę powiększenia optycznego. Opcjonalnie dostępny z certyfikatem UKAS.

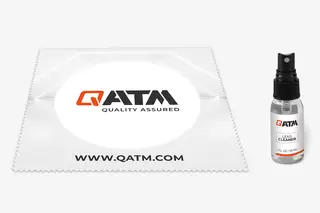

Materiały czyszczące QATM
Wysokiej jakości ściereczki mikrofibrowe, ściereczki czyszczące oraz specjalistyczne środki do czyszczenia szkła, zapewniające doskonały połysk.


Dane techniczne

Zoom optyczny: 1x – 20x, cyfrowy: 30x – 35x
Kamera 4K Ultra HD – 8,5 megapiksela – USB 3.0
Oświetlenie IAI – jednostka LED (Inteligentne Oświetlenie Obszaru)
Oświetlenie Qpix Control2
Obsługa urządzenia zewnętrzny system PC (Windows 11 64-bit)
Wymiary nośnika próbki ze szkła (D x S x W) 95 x 75 x 2 mm (3,7 x 3,0 x 0,08“)
Maksymalna waga próbki 5 kg
Interfejs 1 x USB 3.0
Zasilanie 100 – 240 V ~1/N/PE, 50 – 60 Hz
Zużycie energii W stanie bezczynności: ~35 W
W trakcie pracy: ~60 W
Maksymalnie: ~100 W
Wymiary 220 x 220 x 260/365* mm (8,7 x 8,7 x 10,2/14,3“) *wraz z osłoną Qeye
Wymagania przestrzenne 300 x 300 mm (11,8 x 11,8“)

Waga

 16 kg

Temperatura otoczenia

 18 – 28 °C

Maksymalna wilgotność

 maksymalnie 70 % – bez kondensacji
