Opis
Uniwersalna, przecinarka automatyczna Qcut 500 A łączy niewielkie wymagania przestrzenne z szerokimi możliwościami cięcia dzięki innowacyjnemu podejściu do konstrukcji i obsługi. Automatyczny stół w osi X i ruch tarczy tnącej w osi Y osiągają prędkość do 80 mm/s dzięki dynamicznym napędom osi w technologii rapid-run
Równoległe ustawianie osłony tarczy podczas cięcia pionowego znacząco zwiększa możliwości cięcia
Duże, przesuwne i skrzydłowe drzwi z blokadą bezpieczeństwa umożliwiają łatwy dostęp do stołu maszyny wyposażonego w podłużne i poprzeczne rowki T
Chłodzenie w obiegu zamkniętym i automatyczne centralne smarowanie są zintegrowane w solidnej, aluminiowej konstrukcji korpusu.
Zobacz jak wygląda urządzenie z każdej strony dzięki podglądowi 3D!
Funkcje
Sterowanie
Oferuje szeroki zakres procedur cięcia, umożliwiając realizację cięć seryjnych i zróżnicowanych sekwencji poprzez bogactwo dostępnych pozycji. Parametry cięcia wspierane są przez kontrolę obrotów tarczy tnącej. Regulacja prędkości cięcia i funkcja „soft start” zwiększają ekonomiczność procesu. Możliwe jest także sterowanie ręczne za pomocą przemysłowego joysticka poruszającego osie X/Y/Z
Rodzaje cięć
Maszyna oferuje różnorodne tryby cięcia przez kombinacje trybów: cięcie ukośne („linear diagonal cut”), warstwowe („layer cut”) i segmentowe („segment cut”). Cięcie warstwowe sprawdza się przy wysokich lub długich próbkach oraz przy dużych, masywnych materiałach. Cięcie segmentowe jest szczególnie polecane dla dużych obiektów i twardych materiałów
Obsługa
Wyświetlacz dotykowy sterowany oprogramowaniem QATM oparty na technologii smartfonowej zapewnia czytelny i intuicyjny interfejs. Poszczegołne sekwencje programów można łatwo składać, zabezpieczyć hasłem, z opcją aktualizacji i kopii zapasowej przez USB. Dostępna jest też zdalna konserwacja online.
Optymalizacja cięcia
Oprócz trybu cięcia można wybrać regulowane cięcie impulsowe (pulse-cut feed), zapewniające rytmiczne chłodzenie i usuwanie odpadów cięcia z próbki
Akcesoria do Qcut 500 A
Jednostka chłodzenia z recyrkulacją
- Wielokomorowy system filtrowania

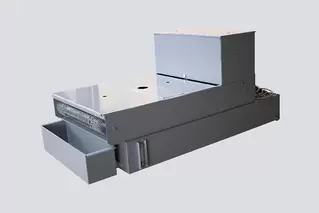

System filtracji taśmowej
- Zbiornik: 285 l
- Wydajność filtracji: 100 l/min (emulsja)
- Pompa: 100 l/min

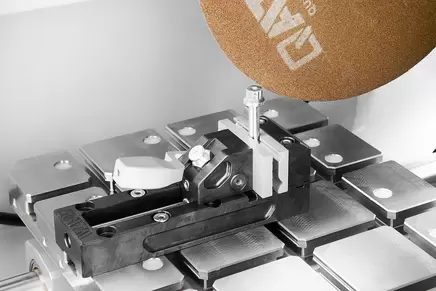

Systemy mocujące Qtools
Innowacyjne urządzenia mocujące, precyzyjne i bezpieczne, idealne do różnych zastosowań i rozmiarów próbek
Dane techniczne
| Maks. średnica cięcia | Ø 190 mm |
| Przesuw osi X | 420 mm (automatyczna) |
| Przesuw osi Y | 280 mm (automatyczna) |
| Oś Z (opcja) | 200 mm (automatyczna) |
| Prędkość osi X/Y | do 80 mm/s |
| Regulowana prędkość posuwu | |
| Wyświetlacz | dotykowy z oprogramowaniem QATM |
| Manualne sterowanie przez joystick | |
| Maks. średnica próbki | Ø 156 mm lub Ø 190 mm (w zależności od tarczy – Ø 432 mm lub Ø 508 mm) |
| Przesuw poziomy (X) | 420 mm |
| Przesuw pionowy (Y) | 240 mm lub 280 mm |
| Prędkość posuwu | 0,001 – 50 mm/s |
| Precyzja osi Z | 0,1 mm |
| Wymiar stołu | 700 × 500 mm (bez osi Z) |
