Opis

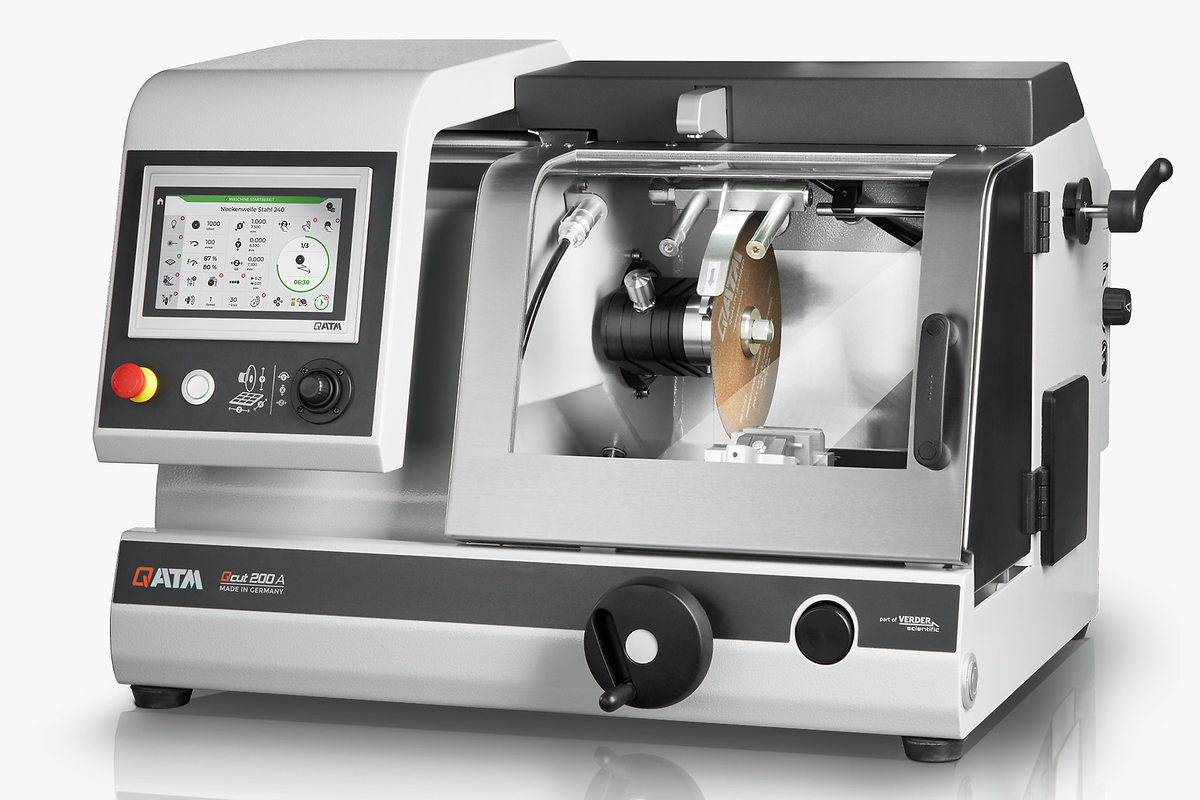

Qcut 200 A to kompaktowa, precyzyjna przecinarka metalograficzna, oferująca maksymalną elastyczność przy ograniczonym zapotrzebowaniu na przestrzeń dzięki aż trzem automatycznym osiom (X, Y, Z). Można stosować tarcze o średnicy do Ø 203 mm (8″) i wyposażyć urządzenie w liczne funkcje cięcia, a dzięki modułowej konstrukcji — dostosować je do indywidualnych potrzeb, w tym różnych systemów mocowania.
Zalety produktu
- Automatyczne, precyzyjne osie z łożyskami bez luzu
- Nowy system chłodzenia o około 25 % wyższym przepływie — zmniejsza zużycie tarczy tnącej nawet o 15 %
- Automatyczna funkcja czyszczenia komory tnącej
- Nowe funkcje w oprogramowaniu dla zastosowań związanych z szlifowaniem
- Uproszczona wymiana tarczy tnącej
Zobacz jak wygląda urządzenie z każdej strony dzięki podglądowi 3D!
Funkcje

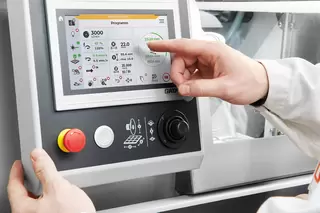

Intuicyjna obsługa
Duży, ergonomiczny panel dotykowy 7″ (TFT) z przyjaznym oprogramowaniem.
Joystick zapewniający wygodny, manualny ruch osi.

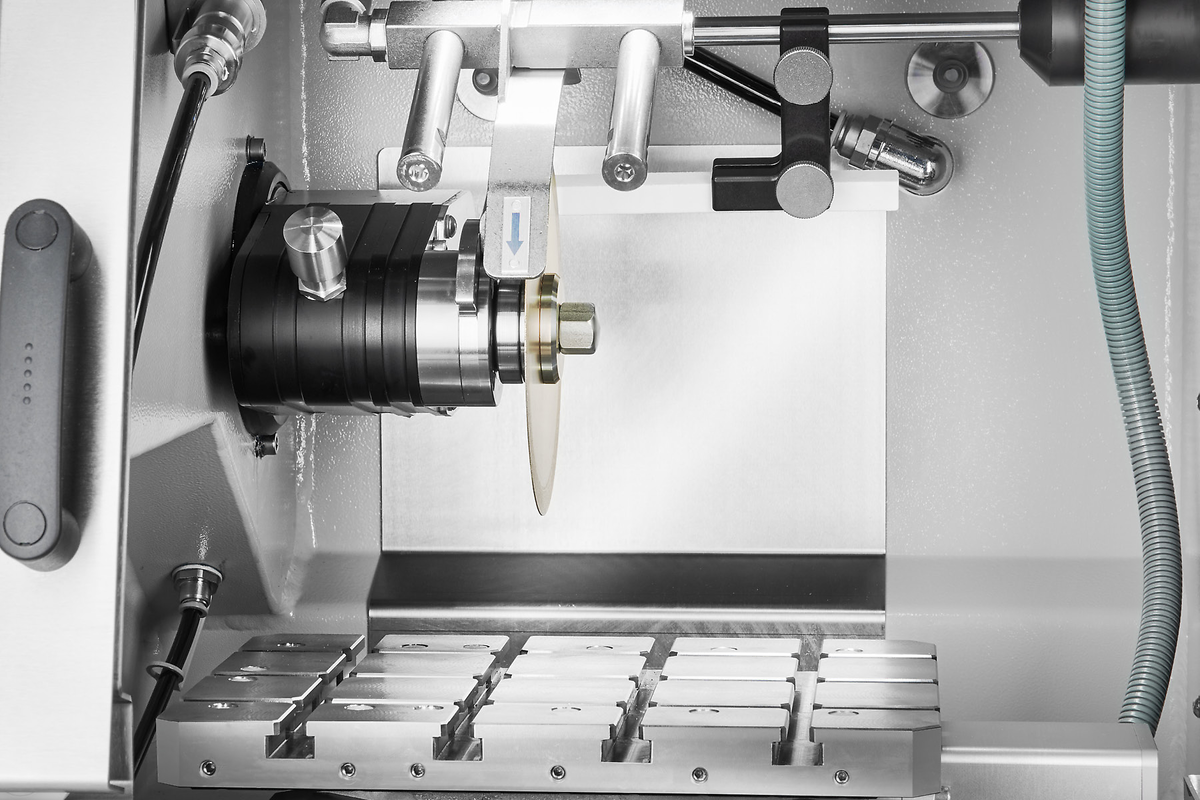

Monitorowanie przepływu chłodziwa
Opcjonalna kontrola przepływu utrzymuje stałe chłodzenie przy próbkach wrażliwych na przegrzanie. Proces cięcia zostaje automatycznie przerwany po osiągnięciu krytycznego poziomu przepływu.

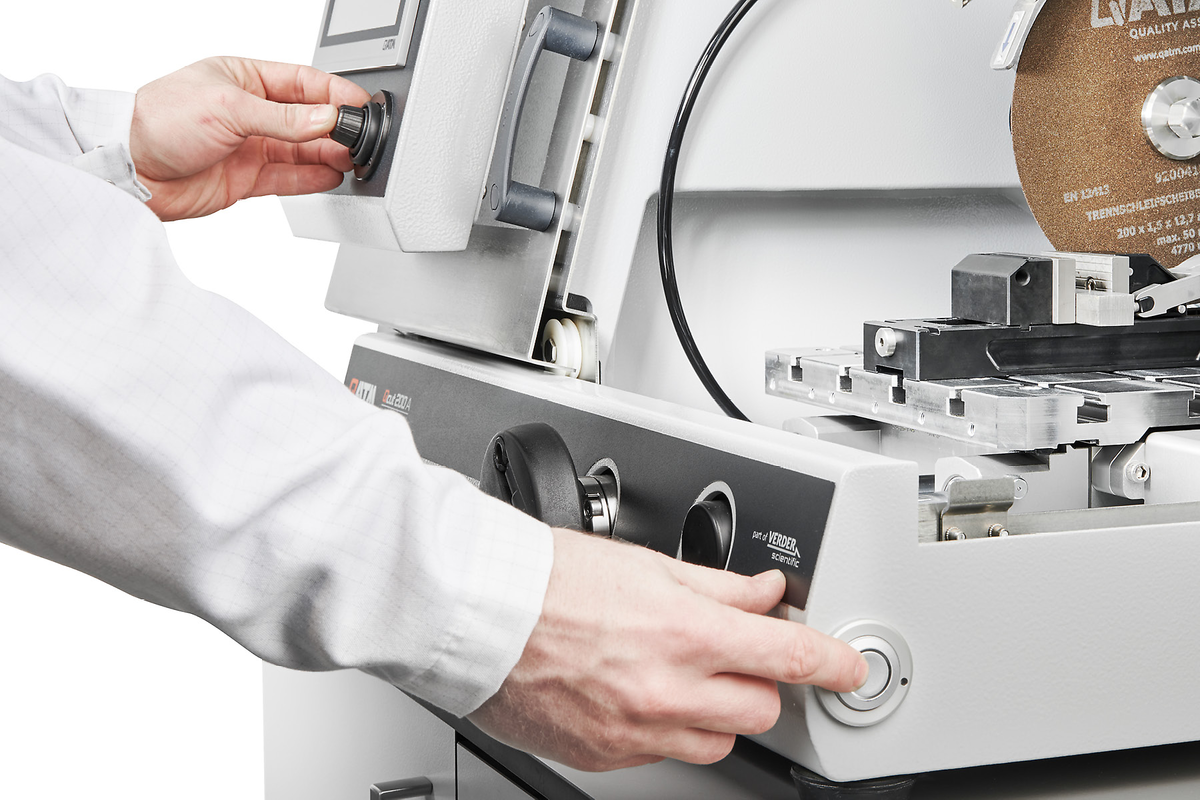

Bezpieczeństwo
Dzięki przełącznikowi wymuszającemu obsługę dwiema rękami, maszyna może być ustawiana tylko po otwarciu drzwi — eliminując ryzyko przygniecenia operatora.

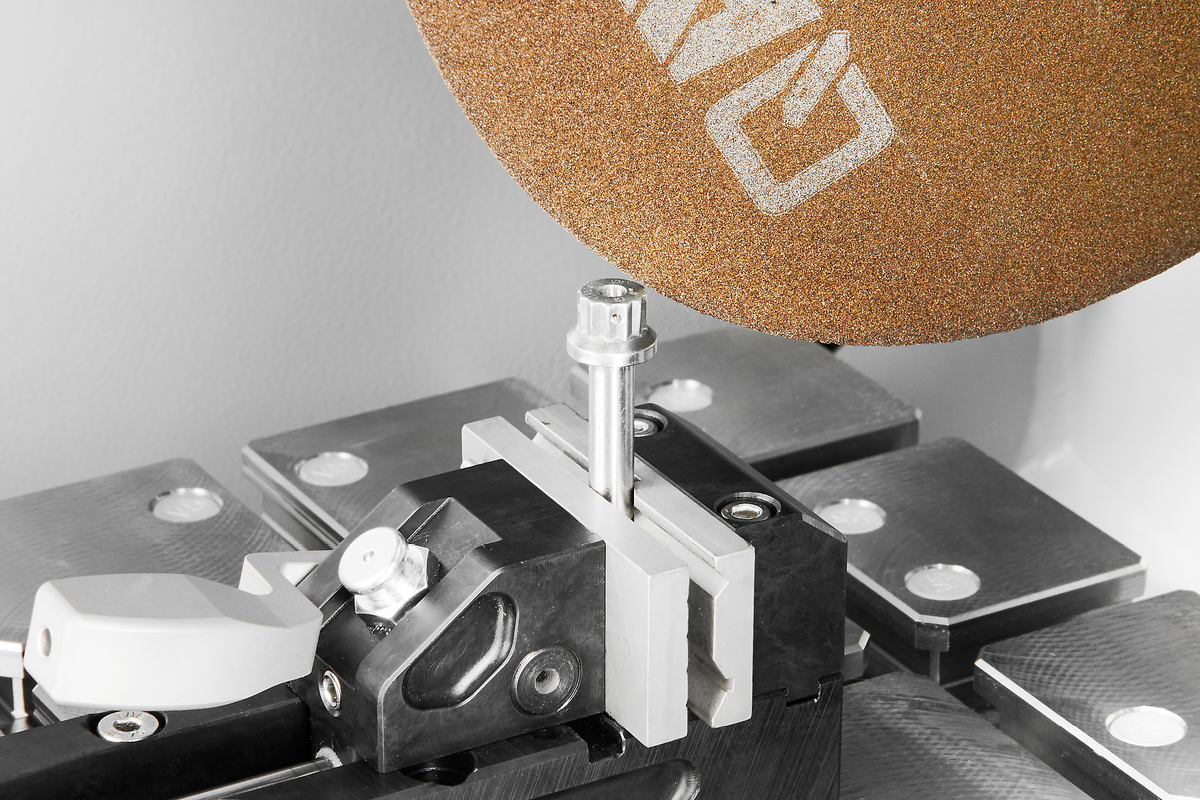

Inteligentna detekcja komponentów
Oprócz standardowego wykrywania obecności elementu, dostępna jest funkcja automatycznego zatrzymywania po zakończeniu cięcia (auto-stop), co skraca czas cyklu.

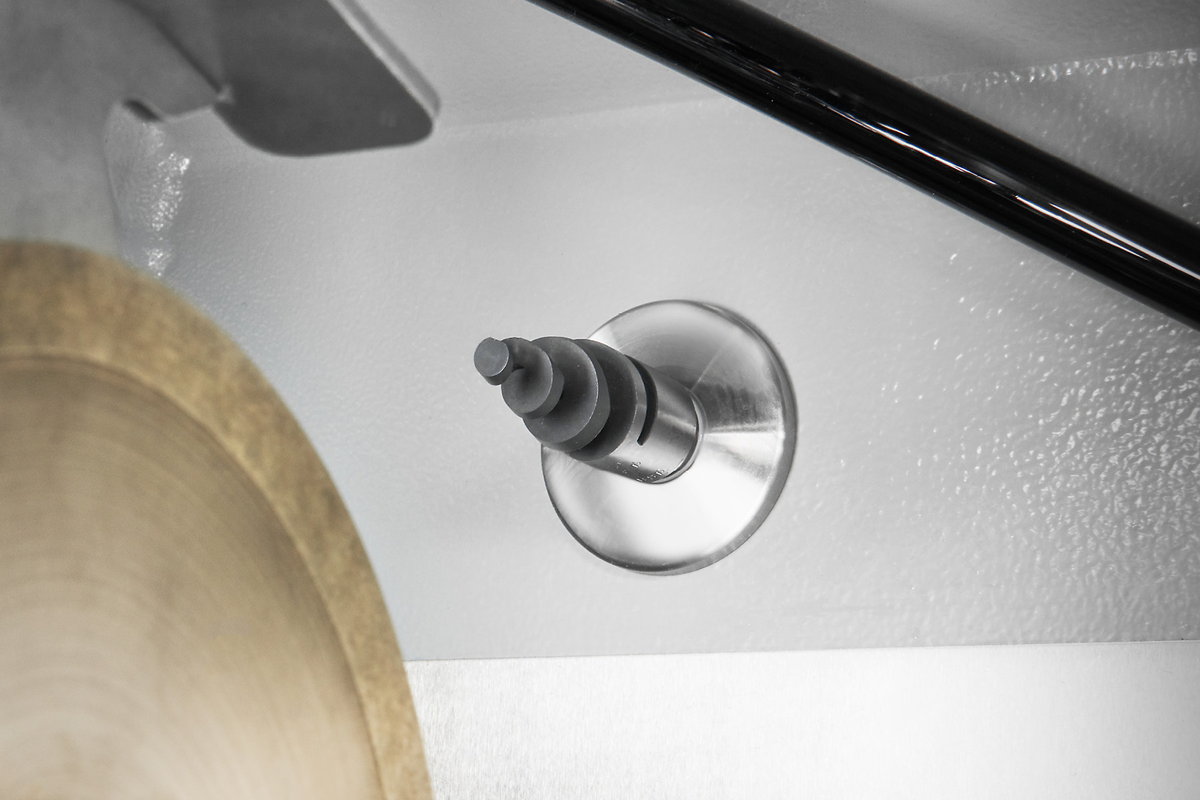

Automatyczne czyszczenie
Komora tnąca jest czyszczona automatycznie poprzez spiralne dysze. Funkcję można włączyć ręcznie lub ustawić automatyczne uruchamianie po cięciu (również aktywne podczas pracy).

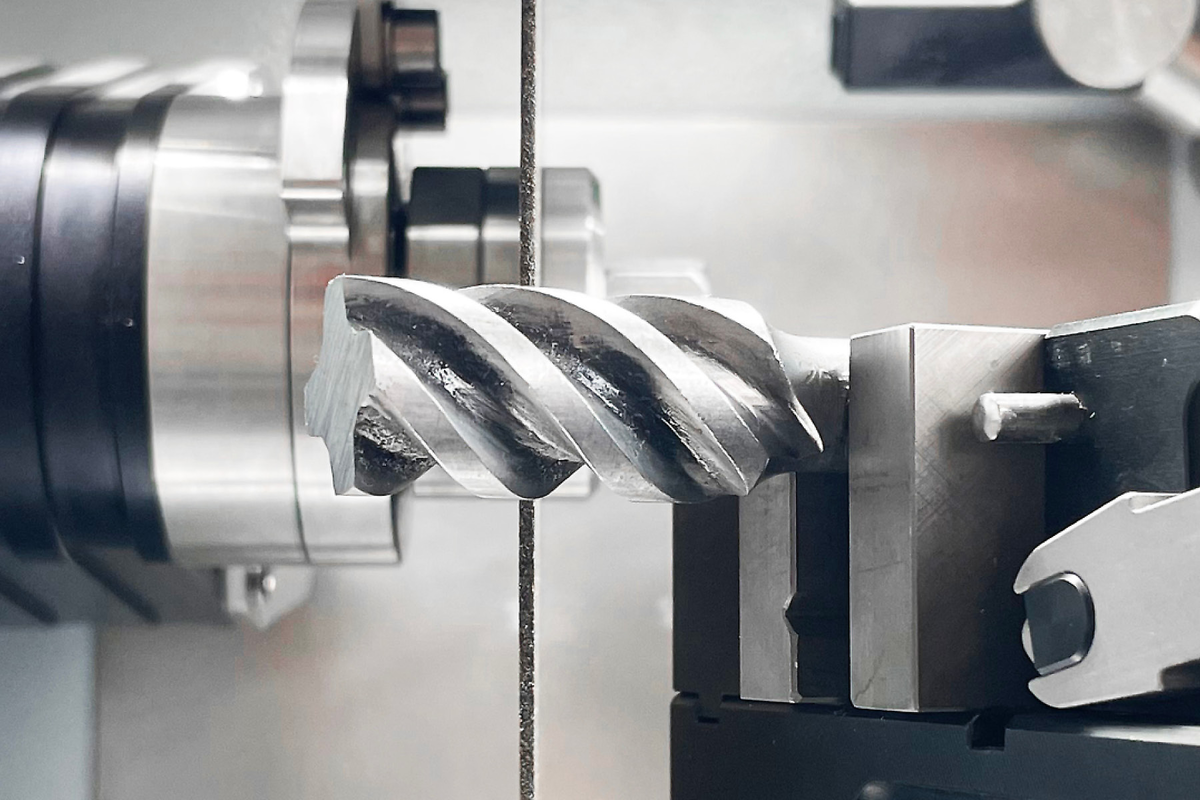

Rozbudowane programy cięcia
W zależności od geometrii próbki dostępne są tryby: travel cut (ruchowe), chop cut (cięcie pionowe), step cut (warstwowe cięcie). Te ostatnie oddzielają warstwy materiału dla bardziej przyjaznego cięcia.
Dostępne akcesoria
Moduł próżniowego mocowania pozwalający stabilnie zamocować szkiełka do cienkich przekrojów.
Easy-clamping system szybkiego mocowania uchwytów mocujących z pojedynczą śrubą, który ułatwia mocowanie narzędzi w rowkach stołu.

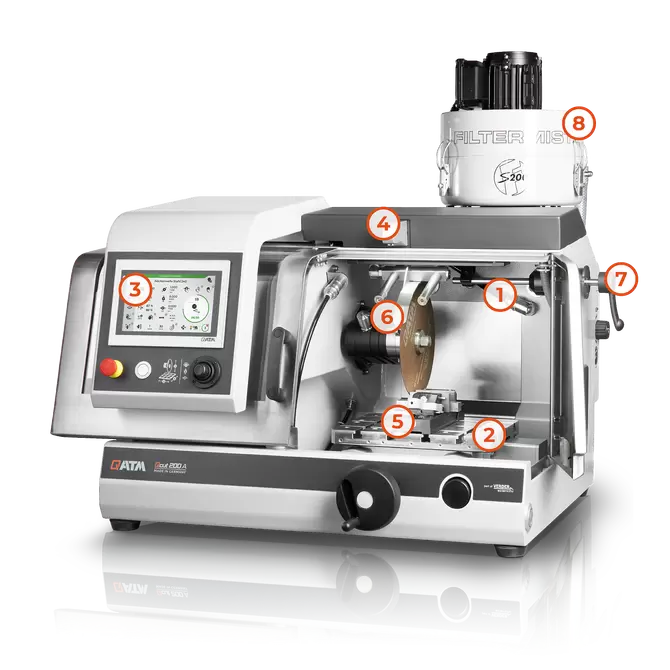

Szczegółowe cechy konstrukcji
- System czyszczenia komory cięcia – automatyczne usuwanie opiłków i chłodziwa.
- Duży stół roboczy – bezluzowy ruch osi; rowki ułatwiają montaż narzędzi; rowki T o szerokości 8 mm; maks. wymiary próbki: 300 × 210 mm.
- Panel sterujący – 7″ ekran dotykowy, joystick do ręcznego ruchu.
- Laser liniowy – ułatwia precyzyjne ustawienie próbki przed cięciem.
Dane techniczne
| Tarcza tnąca | do Ø 203 mm (8″) |
| Maks. pojemność cięcia | 75 mm (dla tarczy Ø 200 mm) |
| Pasowanie tarczy (wrzeciono) | Ø 12,7 mm |
| Oś X | 210 mm (manualna / automatyczna) |
| Oś Y | 80 mm (automatyczna) |
| Oś Z (opcjonalnie) | 80 mm (automatyczna) |
| Dokładność osi Z | 0,005 mm |
| Minimalny posuw poprzeczny (Z) | 0,001 mm |
| Stół bez osi Z (S × G) | 300 × 210 mm |
| Stół z osią Z | 280 × 210 mm |
| Rowki T-slot | 8 mm |
| Prędkość obrotowa tarczy | 300 – 5000 obr/min |
| Moc napędu głównego (S1) | 0,75 kW |
| Moc przyłączeniowa | 2,2 kVA |
| Wymiary (S × W × G) | 725 × 535 × 675 mm |
| Waga | ok. 82 kg |
