Opis
Qcut 150 A to precyzyjna przecinarka metalograficzna, wykorzystująca tarcze o średnicy do Ø 203 mm (8″). Kompaktowa konstrukcja typu nablotowego (benchtop) umożliwia wykonanie cięć zarówno automatycznych, jak i manualnych przy użyciu ergonomicznego dźwigniowego napędu. Opcjonalnie dostępne ramię zaciskowe z wbudowanym czujnikiem siły zapewnia cięcia o minimalnej deformacji dzięki precyzyjnej, zależnej od siły kontroli posuwu.
Zalety produktu
Do 5 różnych trybów pracy: ręczny, automatyczny, zależny od siły cięcia (force-controlled feed), tryb szlifowania (grinding mode) oraz cięcie przy użyciu nakładki stołowej (table attachment).
- Ręczny przesuw poprzeczny
- Funkcja cięcia strefowego (zone cutting)
- Cztery dostępne systemy chłodzenia
- Intuicyjne oprogramowanie QATM z wbudowaną bazą danych
Funkcje

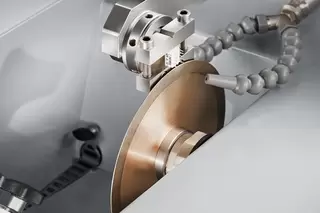

Cięcie zależne od siły
Siła cięcia jest precyzyjnie kontrolowany przez wbudowany czujnik siły. Utrzymuje on stałą siłę cięcia, automatycznie dostosowując prędkość posuwu przez cały proces.
Nakładka stołowa
Bez użycia narzędzi można zamontować nakładkę stołową, umożliwiając szybkie ręczne cięcie obwodowych płytek PCB, materiału płaskiego lub próbek o większej powierzchni.

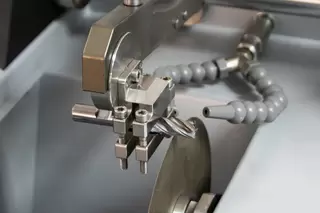

Cięcie strefowe
Funkcja „zone cutting” pozwala na indywidualne ustawienie prędkości posuwu lub siły cięcia dla poszczególnych fragmentów próbki w czasie jednej operacji. Dzięki temu deformacja i nagrzewanie materiału są ograniczone, a proces cięcia — bardziej efektywny.

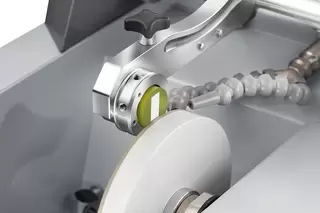

Tryb szlifowania
W tym trybie próbki można szlifować za pomocą tarczy typu „cup wheel” ręcznie lub półautomatycznie (przygotowanie płaszczyzny docelowej).

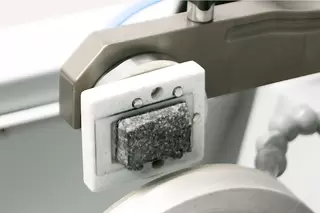

Uniwersalne narzędzia mocujące
Dzięki szerokiej gamie narzędzi mocujących z akcesoriów QATM, możliwe jest wygodne mocowanie próbek (inkludowanych lub nie) o rozmiarach do Ø 40 mm. Większe próbki, takie jak PCB lub materiały płytowe, można łatwo przeciąć ręcznie przy użyciu montowanej nakładki stołowej, bez użycia dodatkowych narzędzi.
Dane techniczne
| Tarcza tnąca | Ø 75 – 203 mm (8″) |
| Regulowana prędkość obrotowa | 150 – 3000 obr./min |
| Maks. średnica cięcia | Ø 40 mm |
| Oś mocowania tarczy (wrzeciono) | Ø 12,7 mm |
| Siła cięcia (regulowana) | 0 – 10 N |
| Posuw automatyczny | 0,01 – 20 mm/s |
| Oś Y (ruch pionowy) | 120 mm (manualnie/automatycznie) |
| Oś Z (cięcie równoległe) | 25 mm (manualnie) |
| Dokładność pozycji osi Z | 0,005 mm |
| Moc silnika głównego (S1) | 0,37 kW |
| Moc przyłączeniowa | 0,75 kVA |
| Wymiary (S × W × G) | 545 × 391 × 566 mm |
| Waga | ok. 45 kg (zależnie od wyposażenia) |
