Systemy mocujące

Opis

Nasze innowacyjne systemy zaciskowe są projektowane do bezpiecznego i precyzyjnego mocowania ciętych elementów, aby zapewnić pewność, że proces cięcia zostanie przeprowadzony w miejscu przez nas wymaganym. Oferujemy szeroką gamę różnych uchwytów zaciskowych, które zostały opracowane dla konkretnych zastosowań i różnych elementów pod kątek wymiarów jak i posiadanego kształtu.

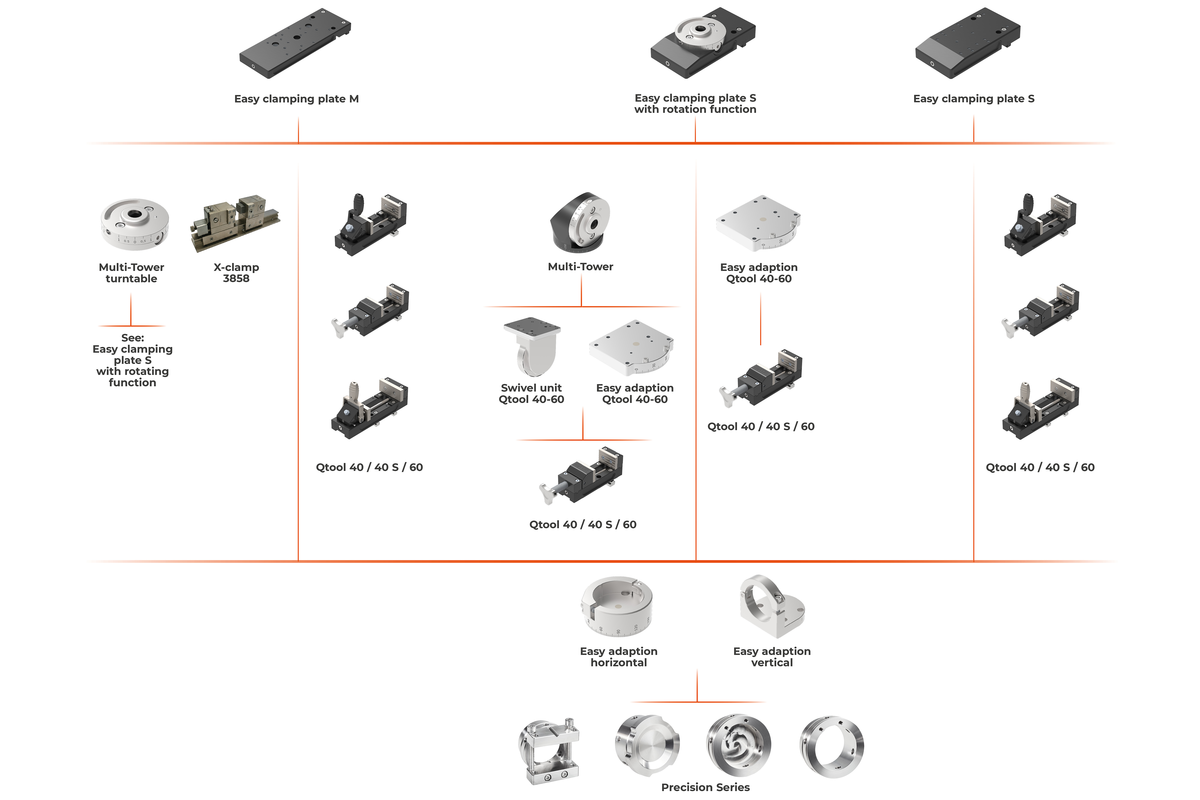

Dostępna jest szeroka gama różnych narzędzi mocujących, opracowanych z myślą o specyficznych zastosowaniach i rozmiarach próbek. Po prawej stronie są dostępne wszystkie płytki mocujące systemu Easy-Plate wraz z akcesoriami oraz możliwe kombinacje, co ułatwia wybór optymalnego zestawu .

Typy narzędzi mocujących

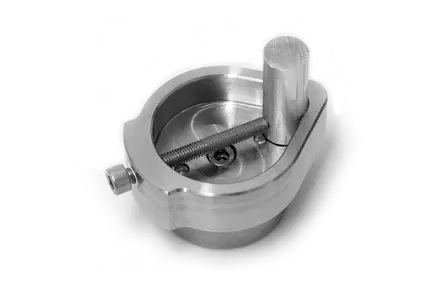

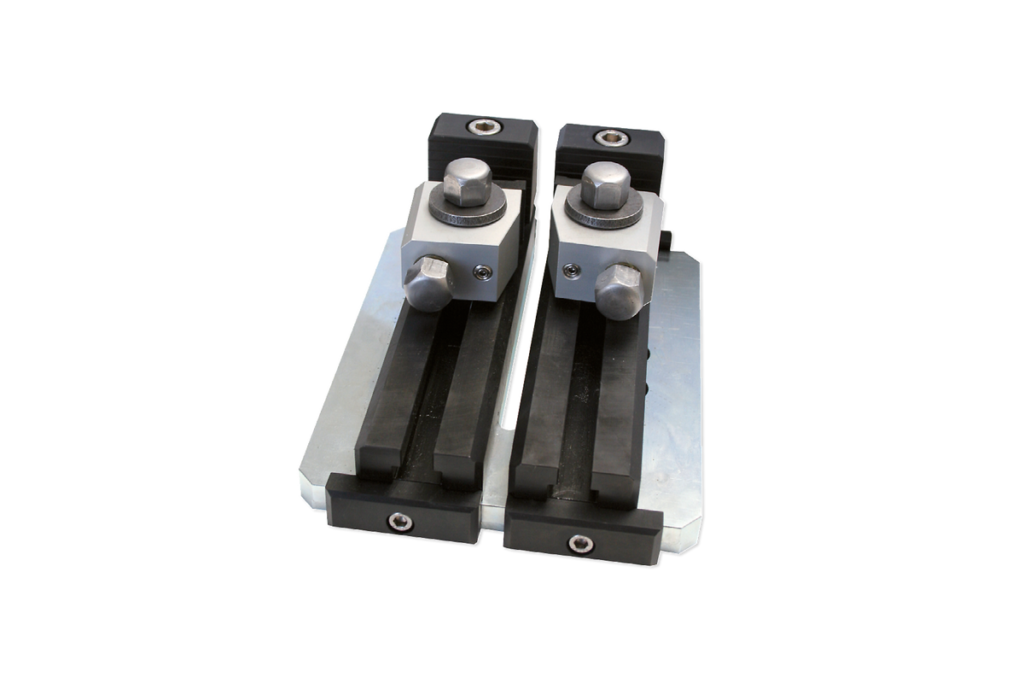

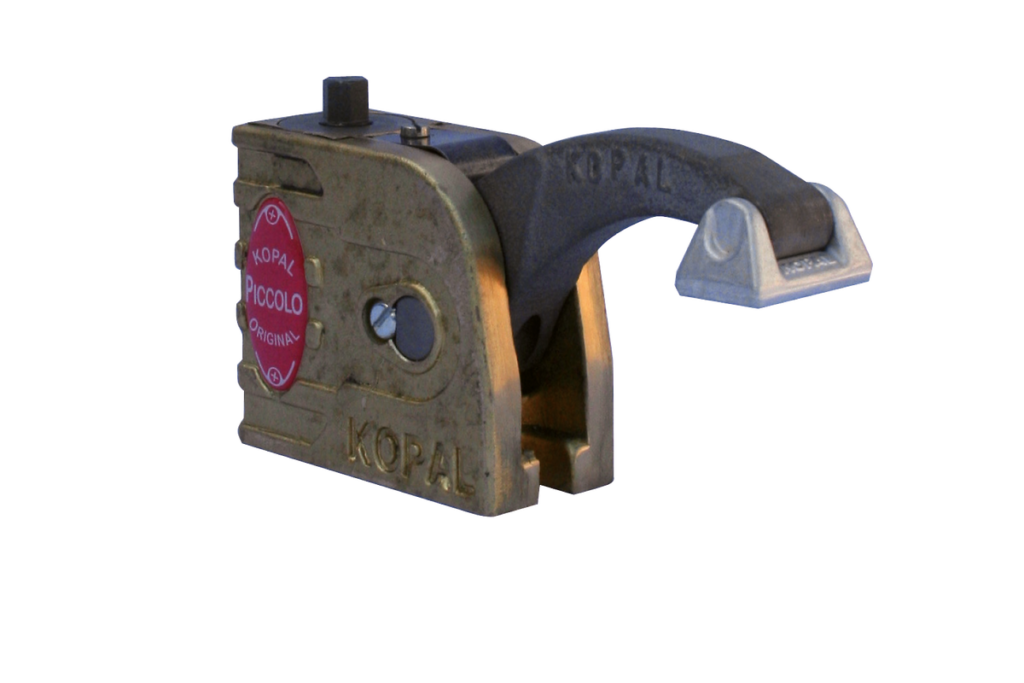

Precyzyjne urządzenia mocujące
- Do próbek regularnych i nieregularnych.
- Kompatybilne z adapterami QATM (Easy Adaption, ramię mocujące).

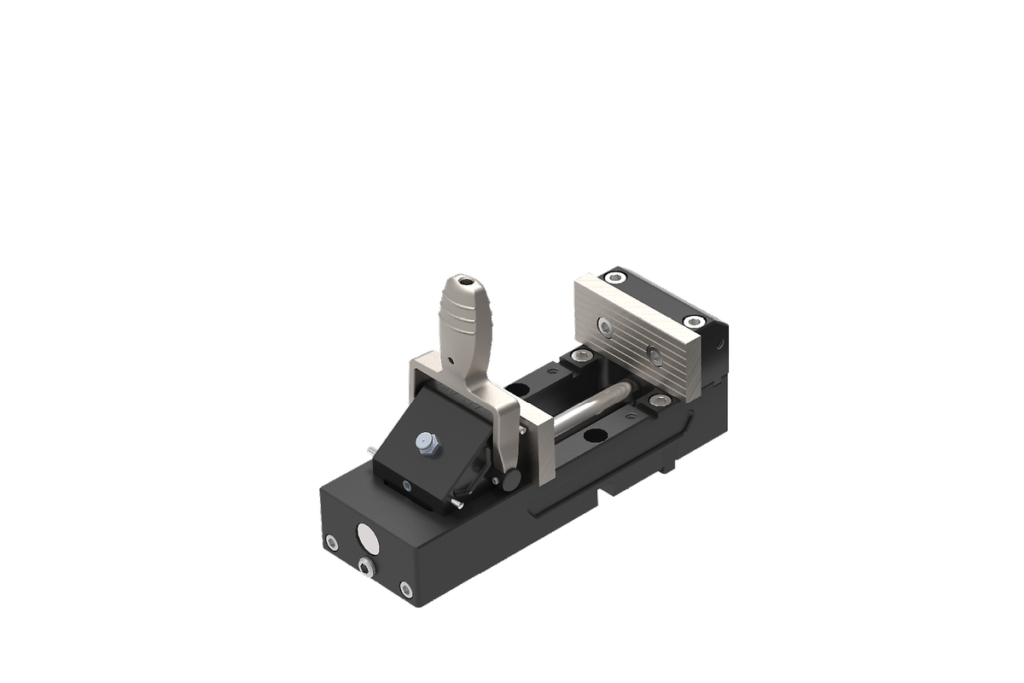

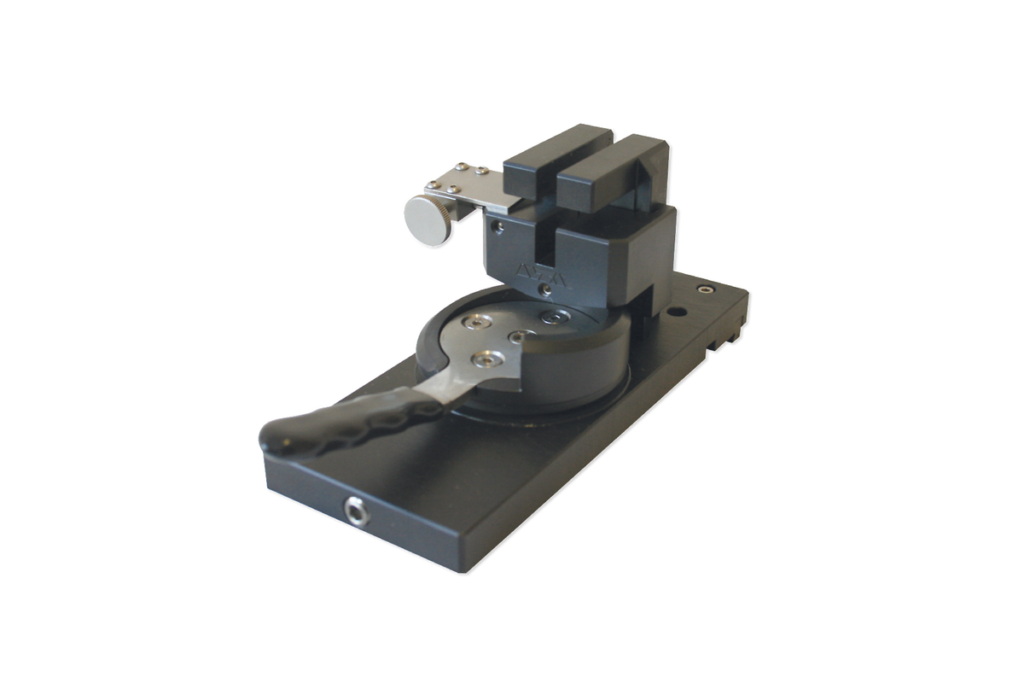

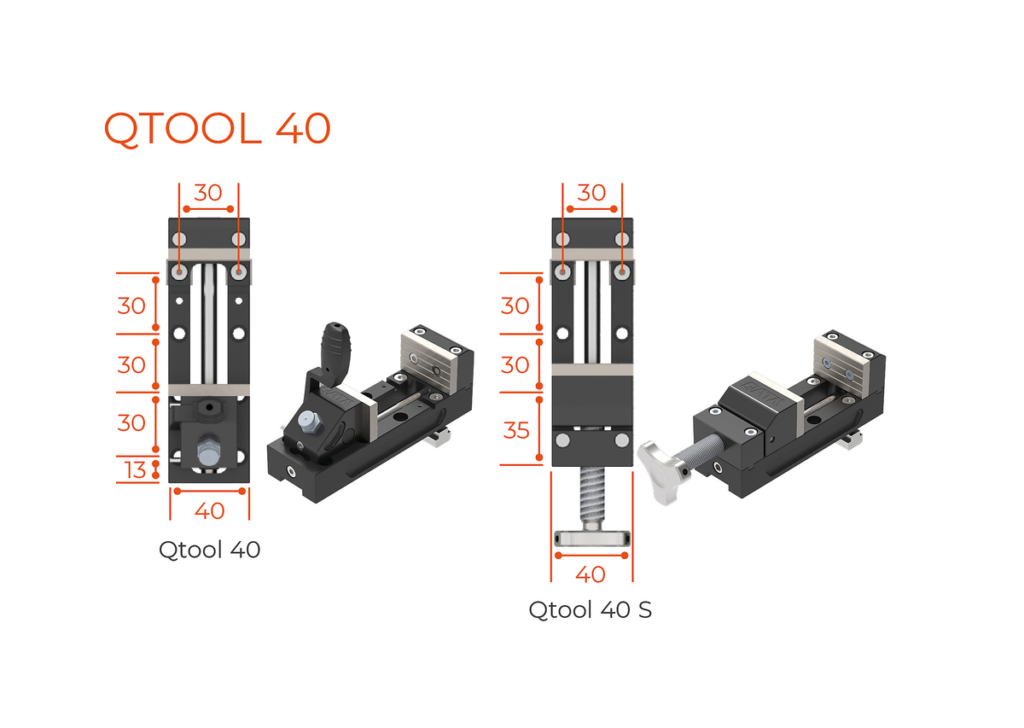

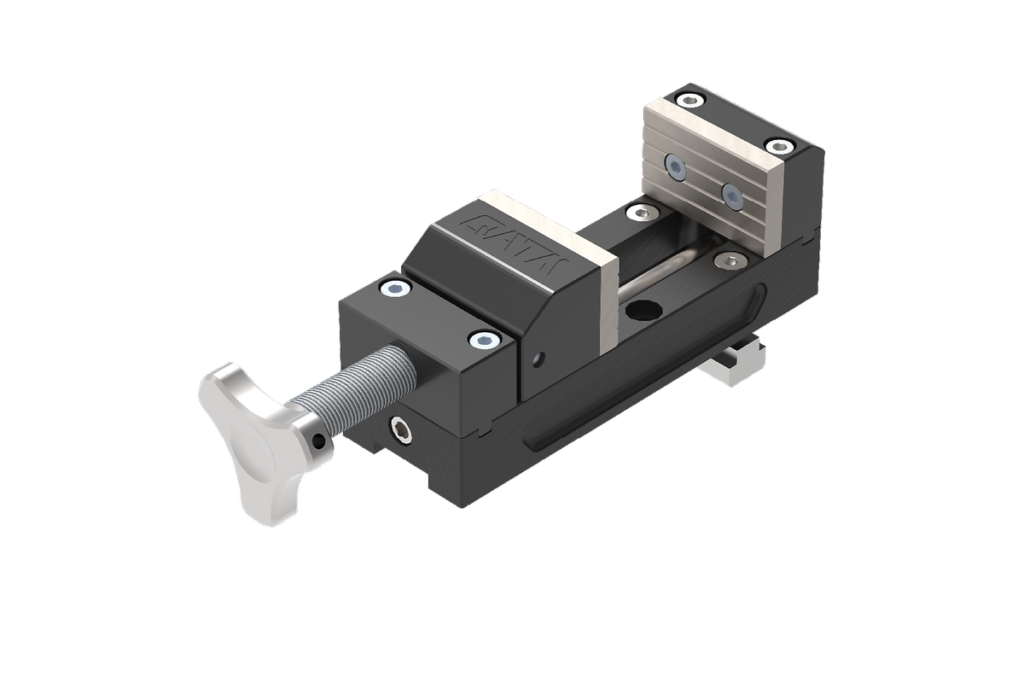

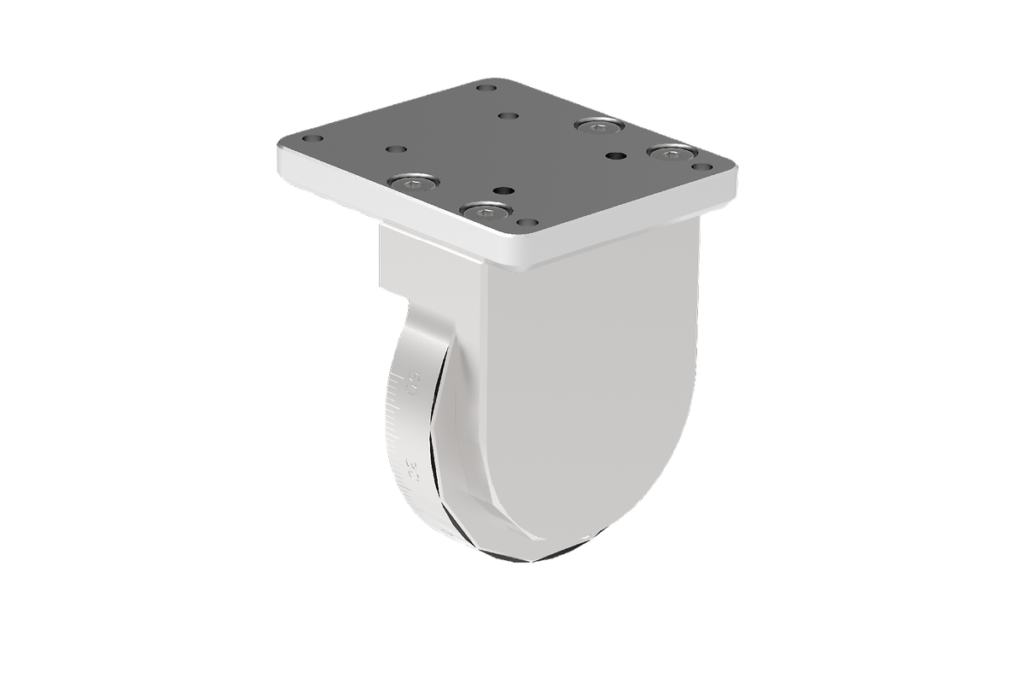

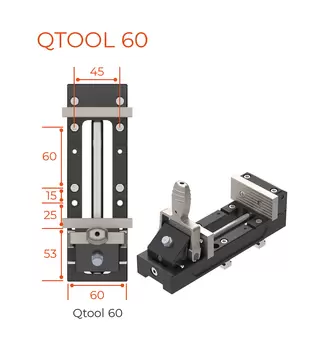

Seria Qtool
- Do próbek regularnych i nieregularnych.
- Kompatybilne z adapterami QATM (Easy Adaption, ramię mocujące).

Cechy charakterystyczne zacisków QTool:

Wysoka jakość i wytrzymałość.

Specjalnie powlekane komponenty o wyjątkowo wysokiej twardości powierzchni i ulepszonej ochronie antykorozyjnej. Zaawansowana koncepcja: dźwignia zaciskowa może być ergonomicznie przedłużona. Optymalne pozycjonowanie komponentu dzięki regulowanemu ogranicznikowi tylnemu.

Szeroki zakres akcesoriów:

Niezwykle szybki montaż za pomocą szybkozłączki z zastosowaniem systemu Easy Plate. Azotowane szczęki zaciskowe zapewniające długą żywotność. Możliwość indywidualnego przedłużenia za pomocą dodatkowych szczęk (z pryzmatami, fazami, szczękami szczelinowymi itp.). Dzięki szerokiej gamie szczęk zaciskowych narzędzia Qtools można indywidualnie dostosować do ciętych komponentów:

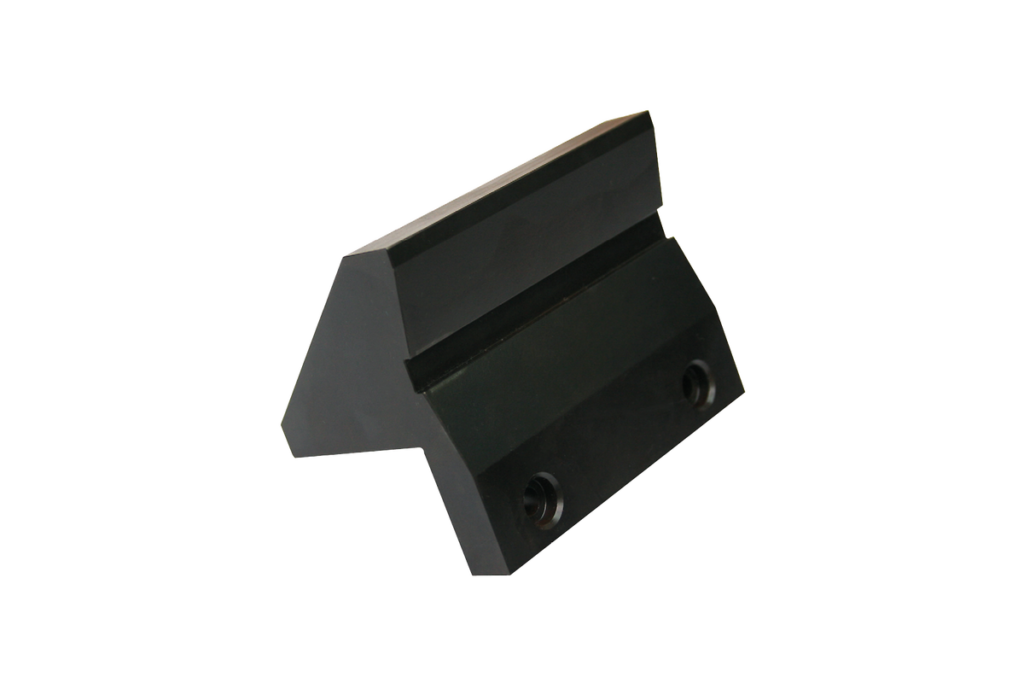

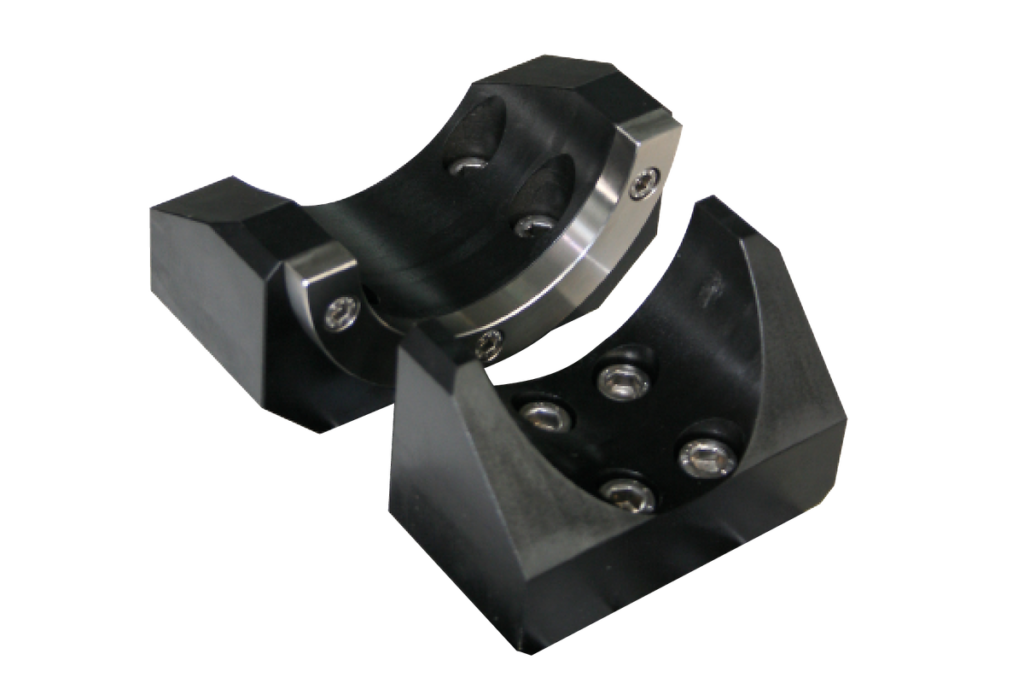

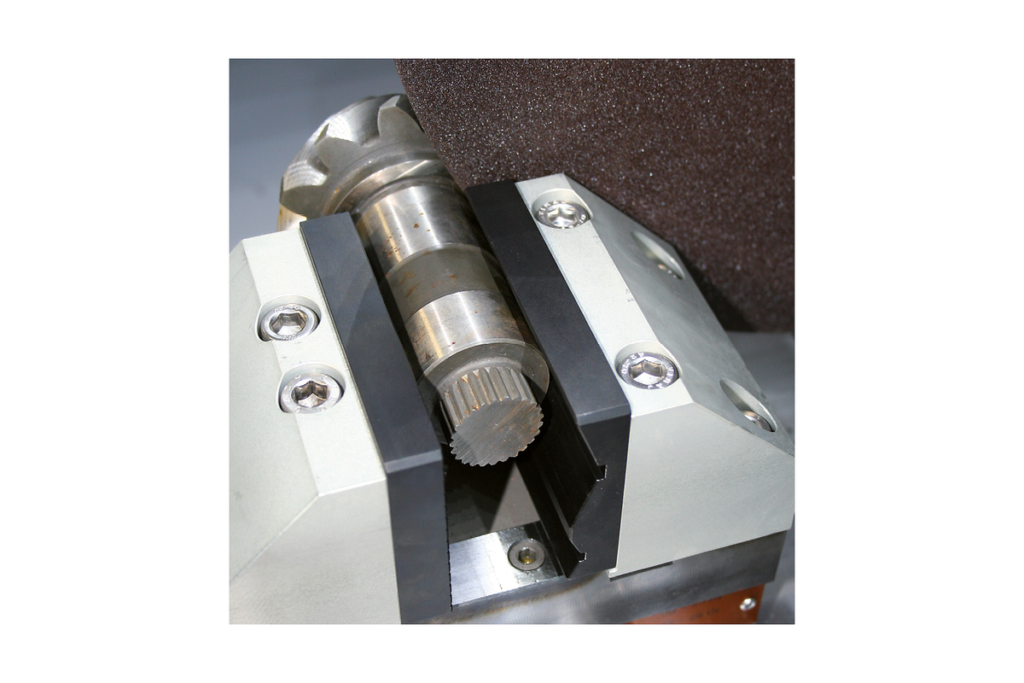

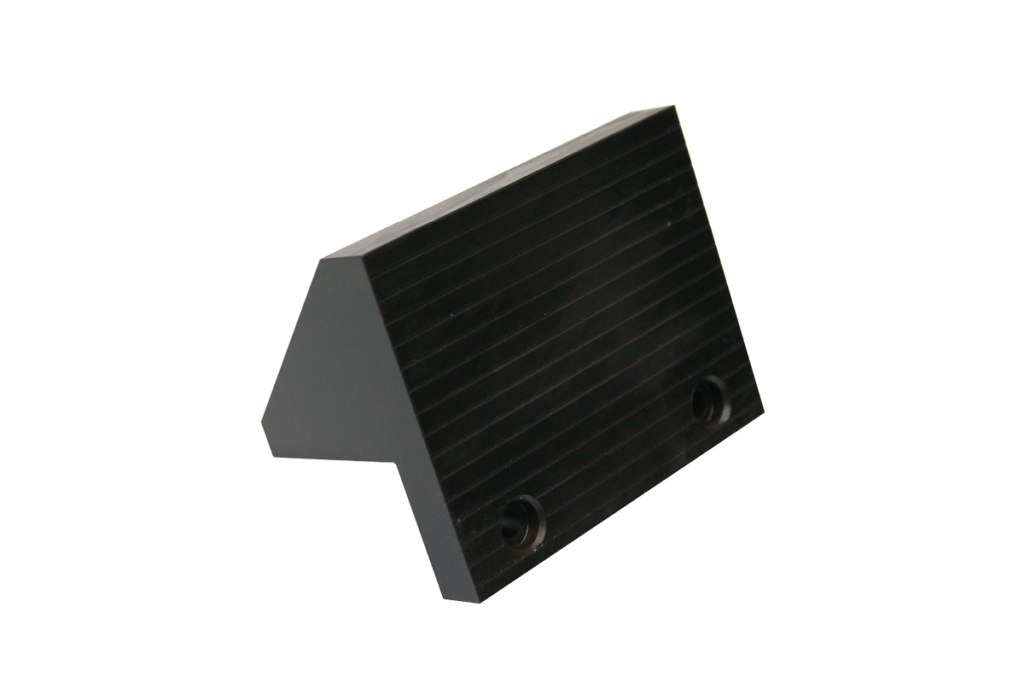

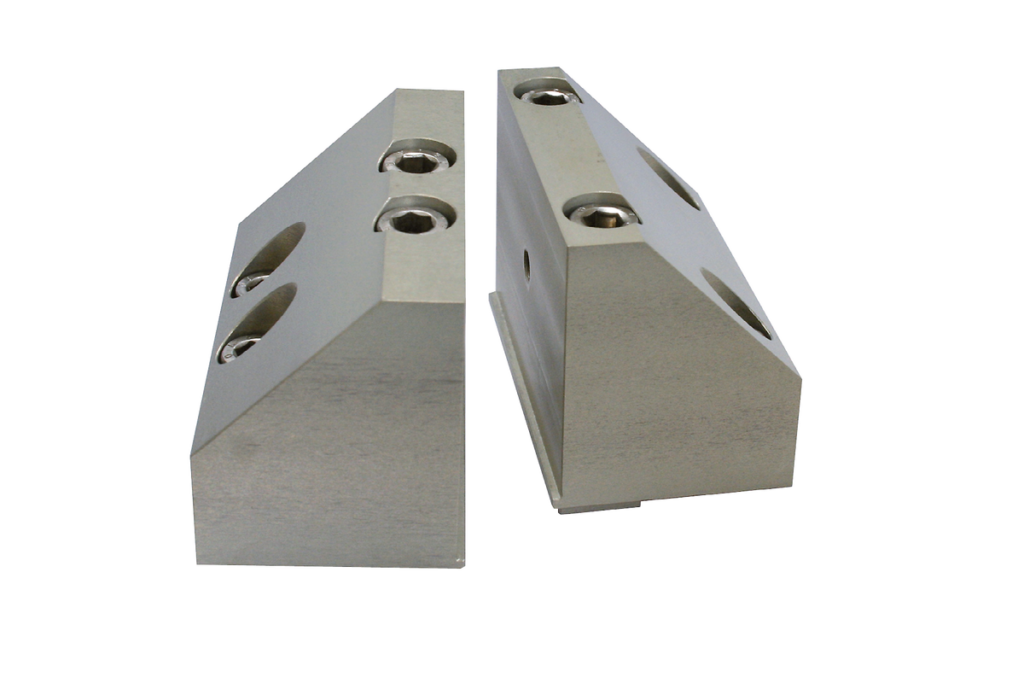

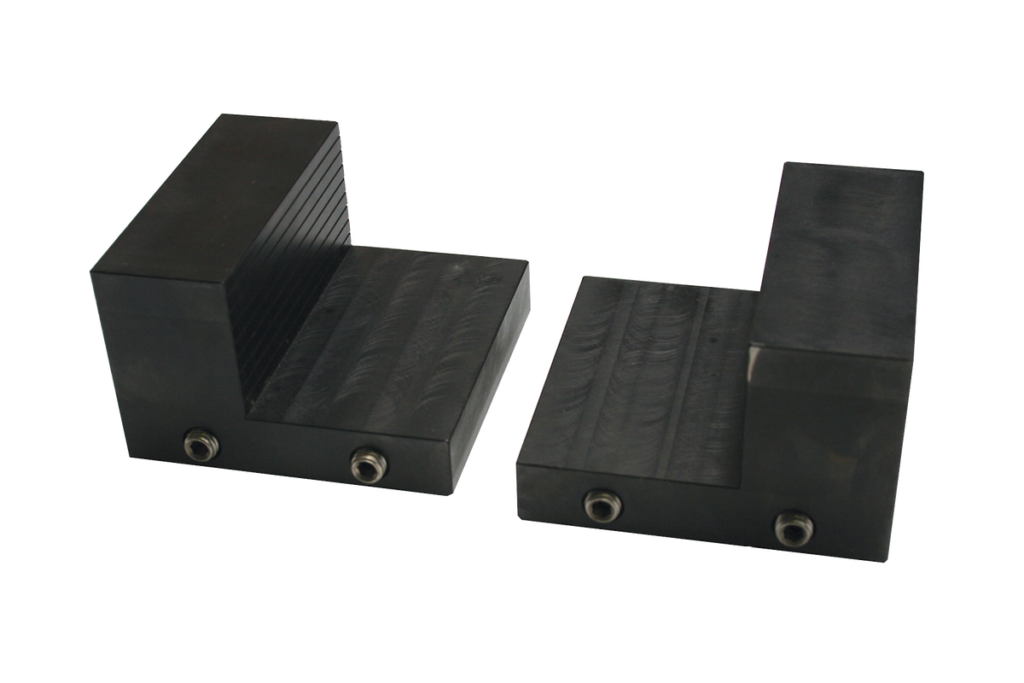

Elementy okrągłe można precyzyjnie i bezpiecznie zaciskać za pomocą szczęk pryzmatycznych lub szczęk fazowanych. Geometria szczęk tworzy zdefiniowany 3-punktowy kontakt między przedmiotem obrabianym a szczękami zaciskowymi. Zapobiega to ślizganiu się komponentów. Wysokie szczęki zapewniają większą powierzchnię zacisku dla geometrycznie dużych elementów.

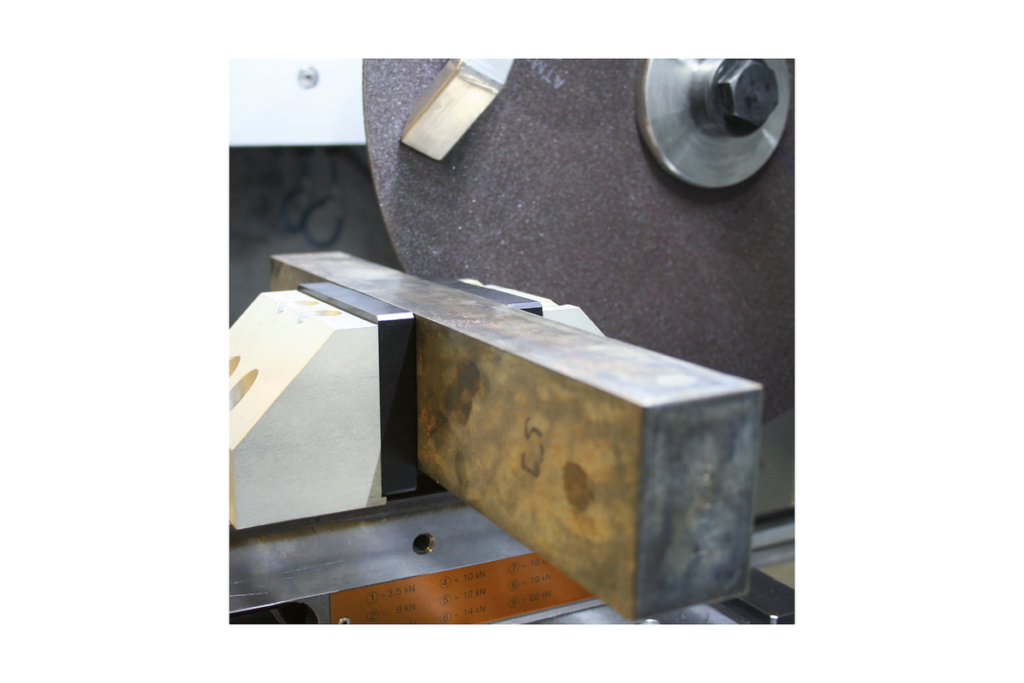

Odciętą stronę elementu można również zacisnąć za pomocą szczęk szczelinowych. Znacznie zmniejsza to powstawanie zadziorów podczas cięcia i zapobiega późniejszemu szlifowaniu zadziorów przed inkludowaniem. Specjalne okrągłe szczęki prętowe są zaprojektowane do precyzyjnego cięcia elementów cylindrycznych wzdłuż.

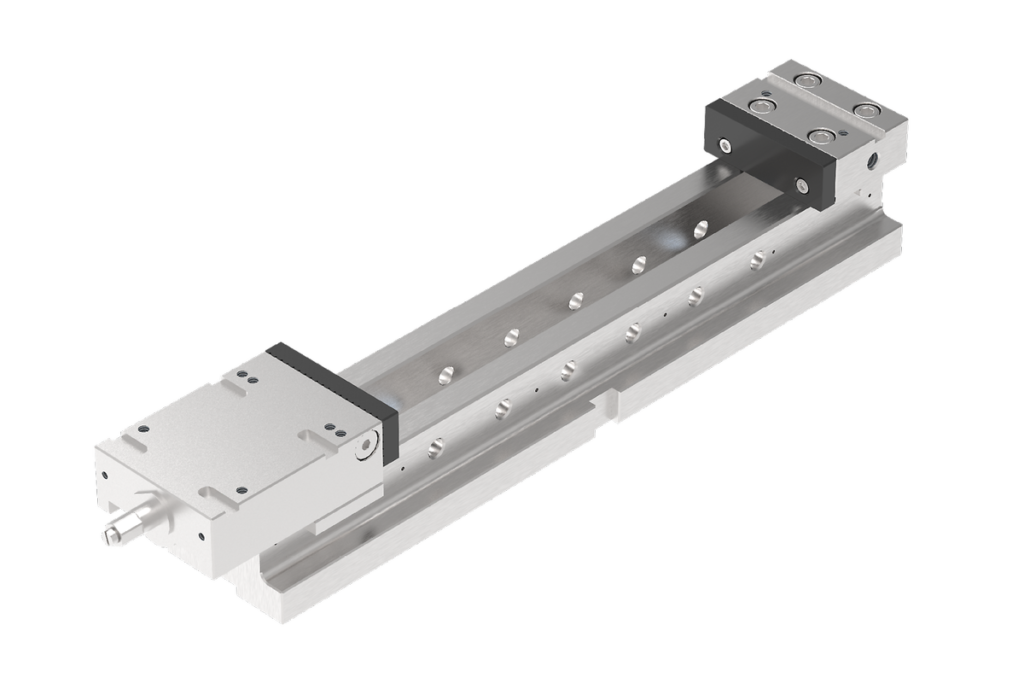

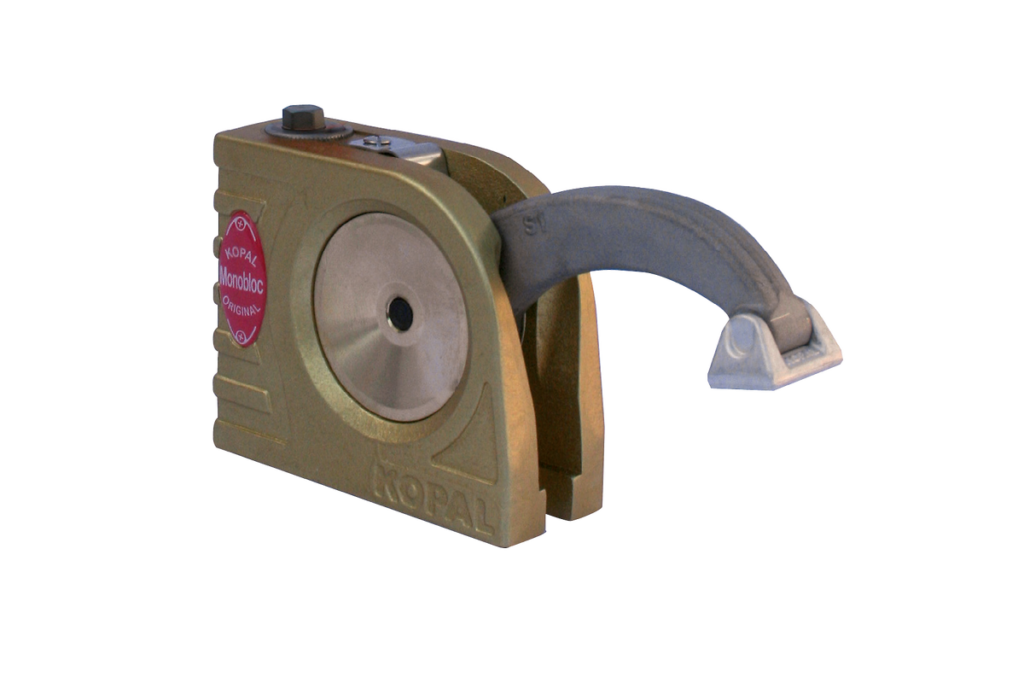

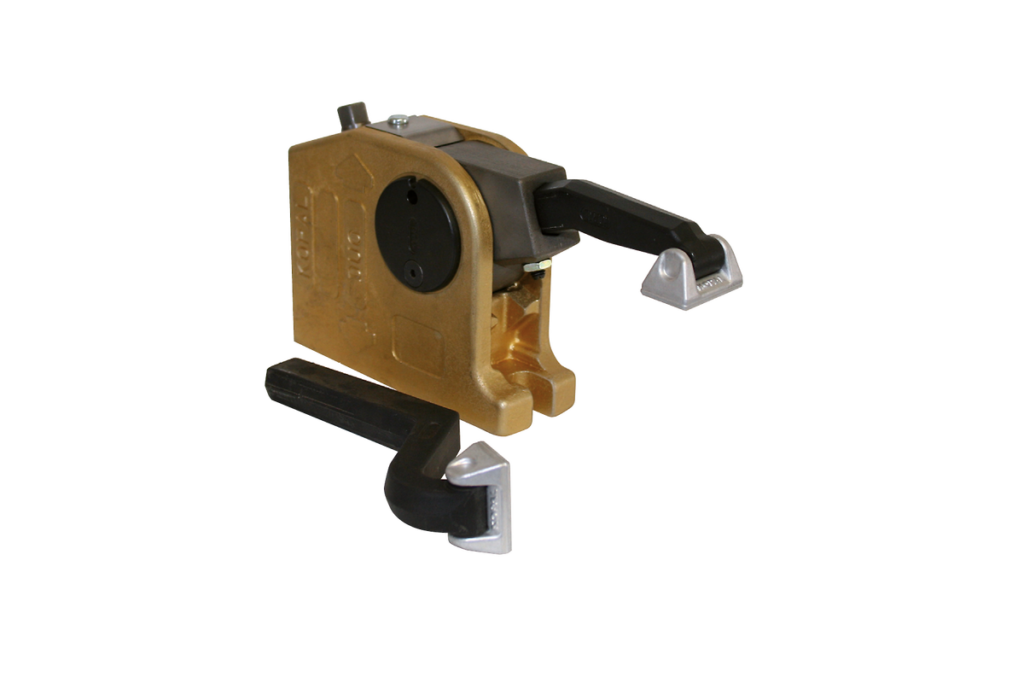

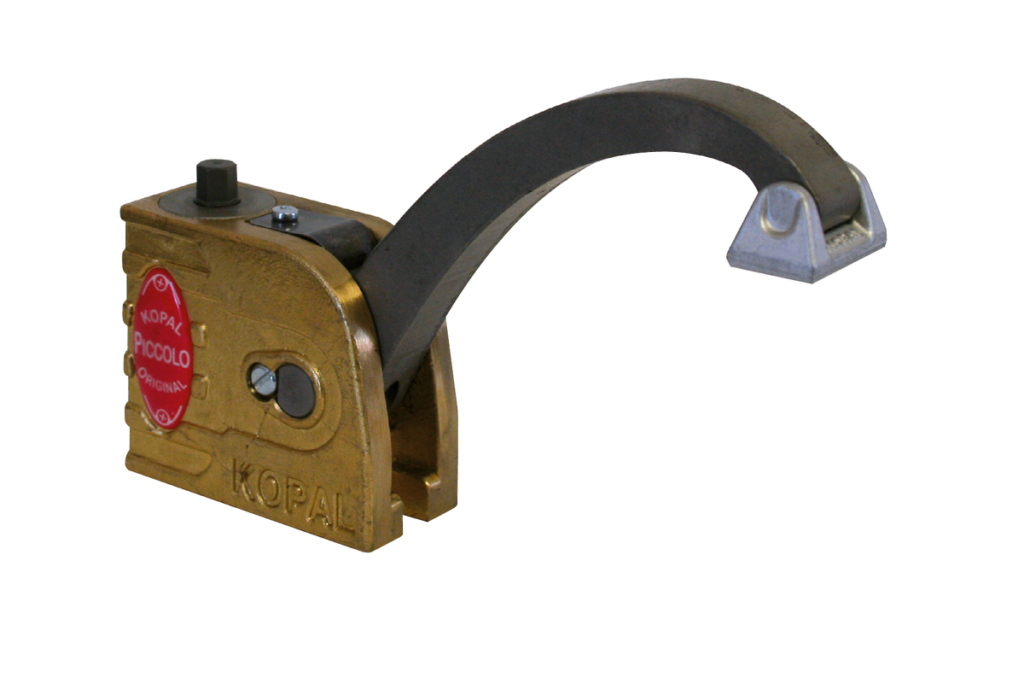

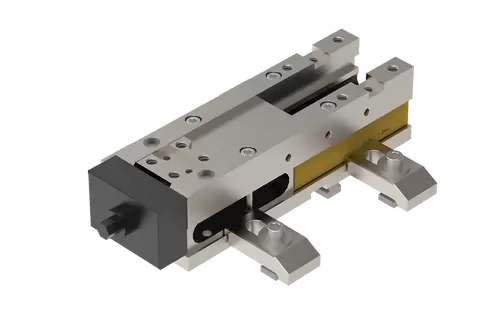

Systemy mocowania
- Przeznaczone do dużych maszyn i koniecznością mocnego, bezpiecznego zamocowania ciętego detalu.

Akcesoria
- System szybkiej zmiany pozycji mocowania.

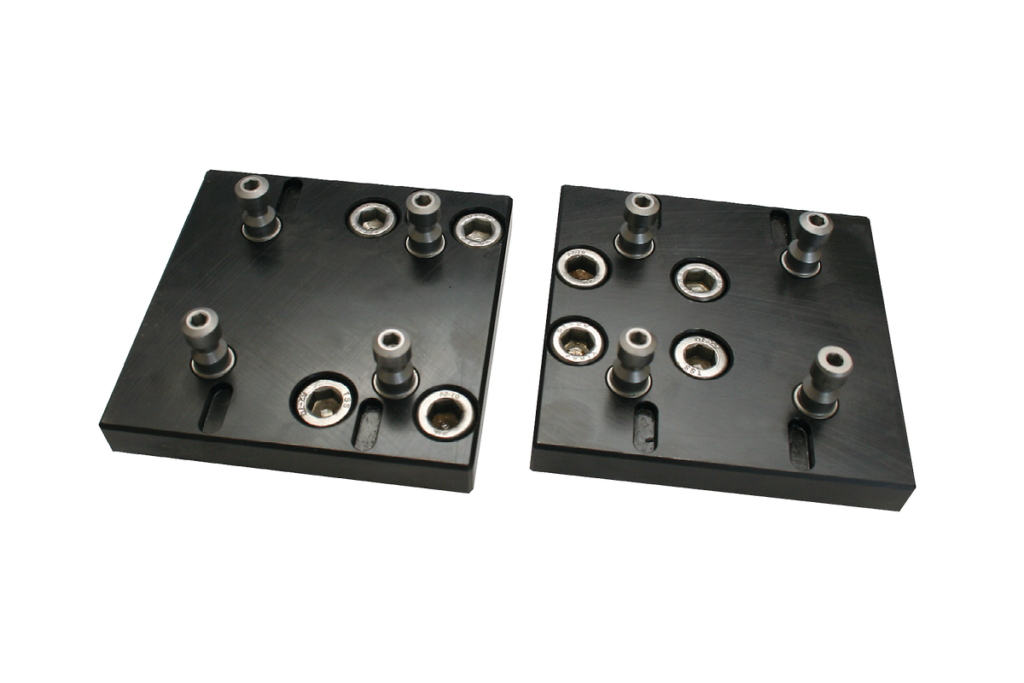

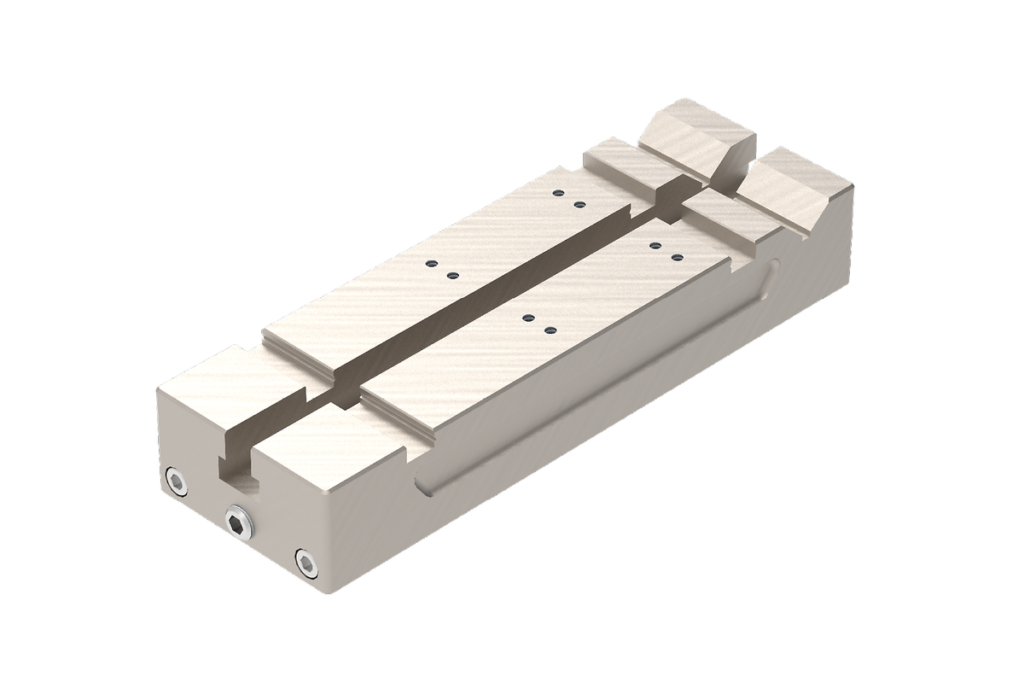

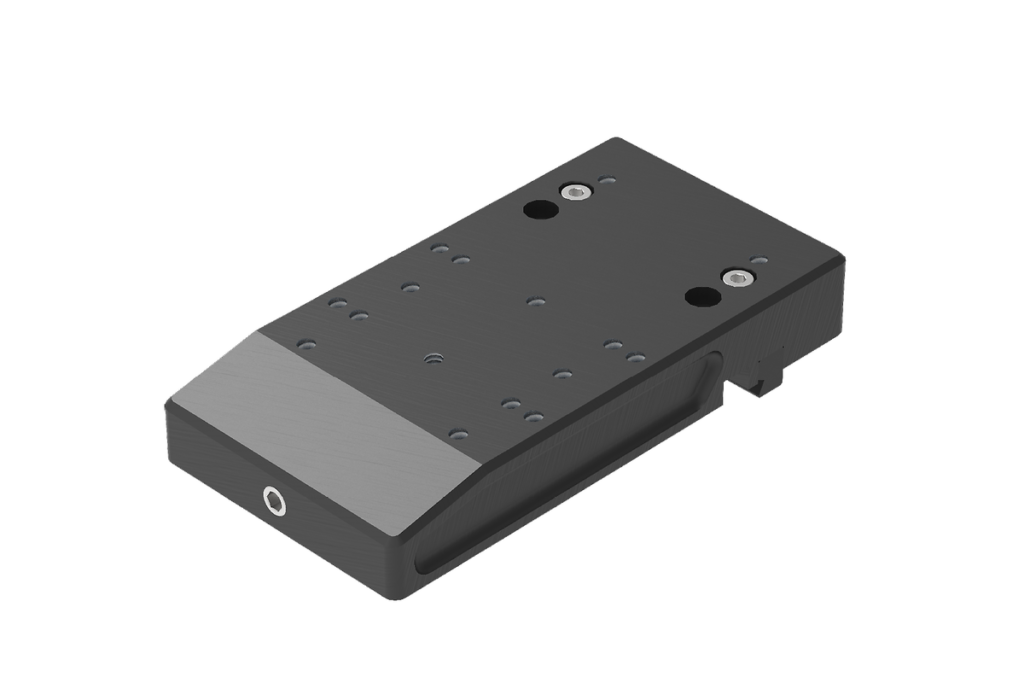

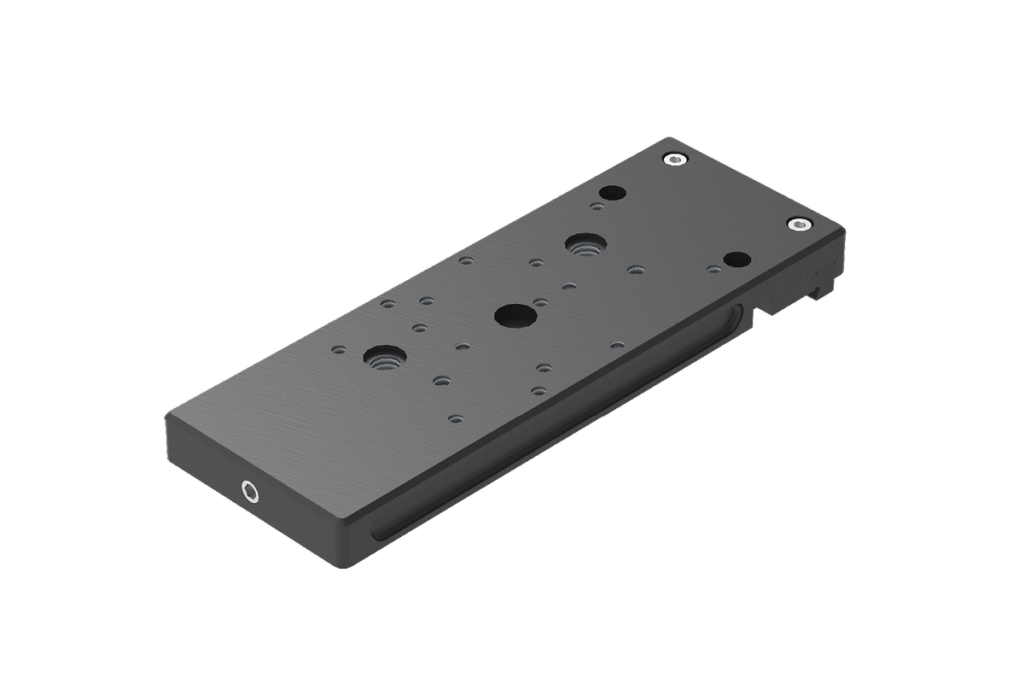

- Płytki S i M oraz wielofunkcyjna baza do mocowania szerokiej gamy zacisków.

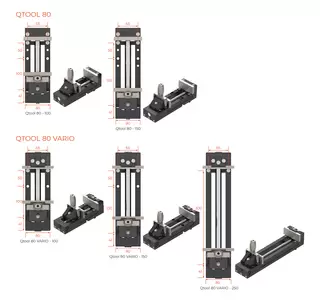

Unikalny system Easy umożliwia szybką wymianę i pozycjonowanie systemów zaciskowych QATM. Czasochłonna wymiana za pomocą nakrętek rowkowych nie jest już konieczna. Funkcja Easy Plate jest zintegrowana z uchwytem zaciskowym serii Qtool 80. Inne serie można łączyć z podstawkami Easy Plate. System Easy umożliwia liczne kombinacje elementów zaciskowych, tak aby dostosować się to wymogów procesu cięcia.

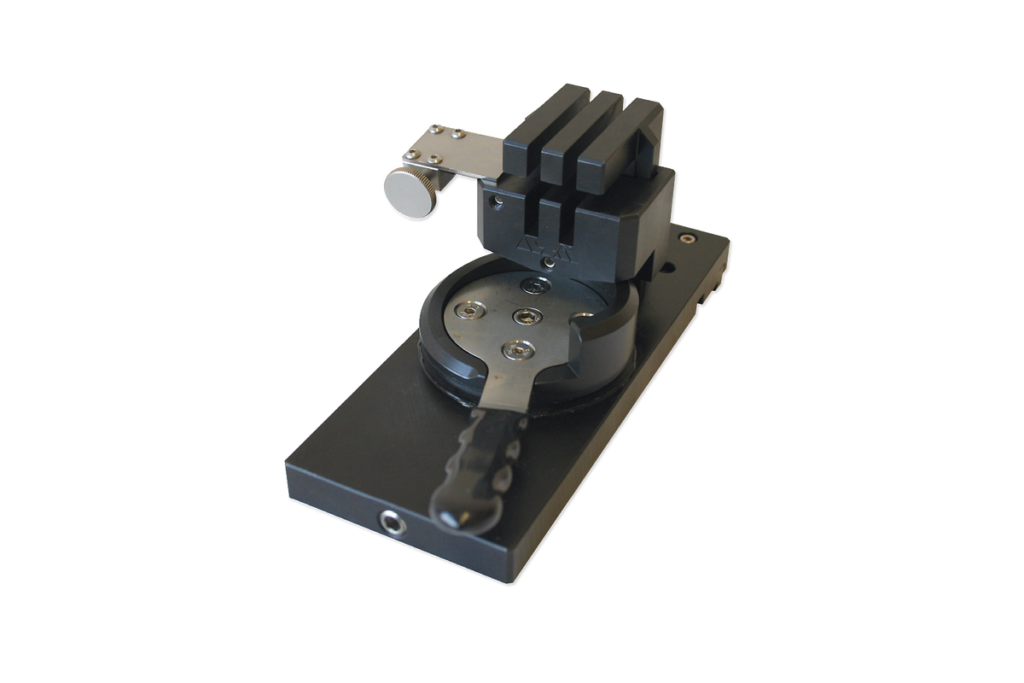

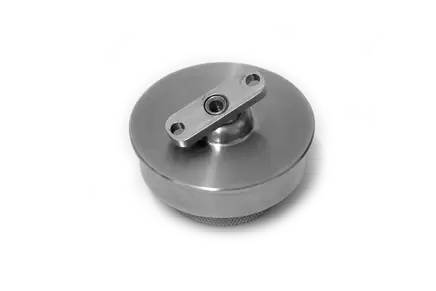

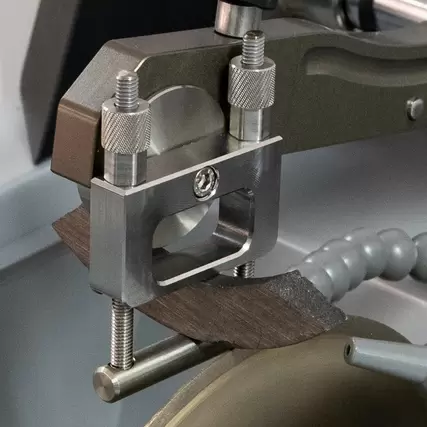

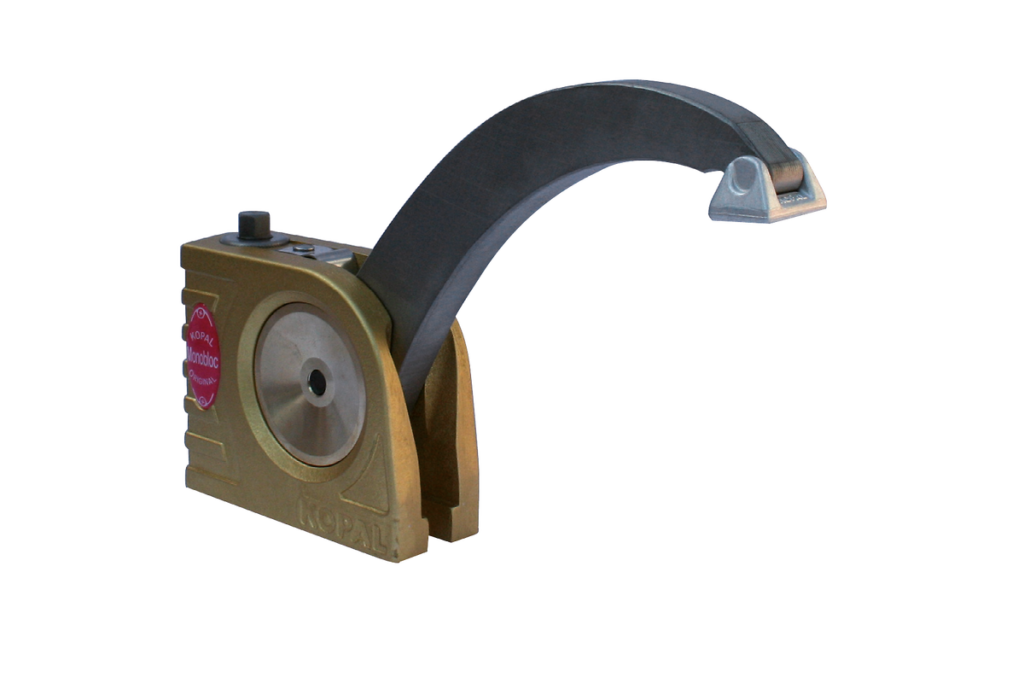

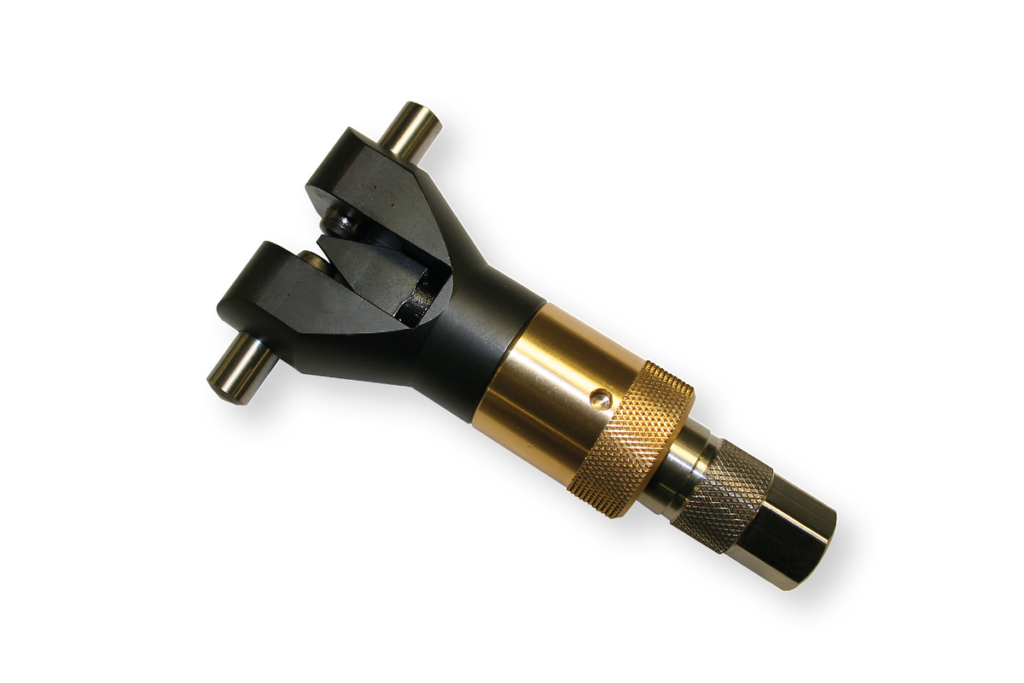

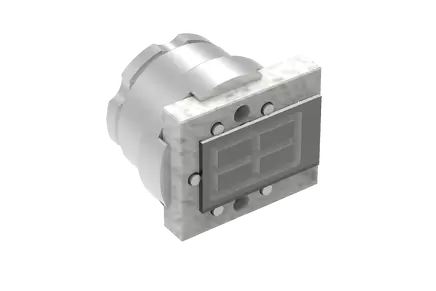

Narzędzia do specjalnych zastosowań

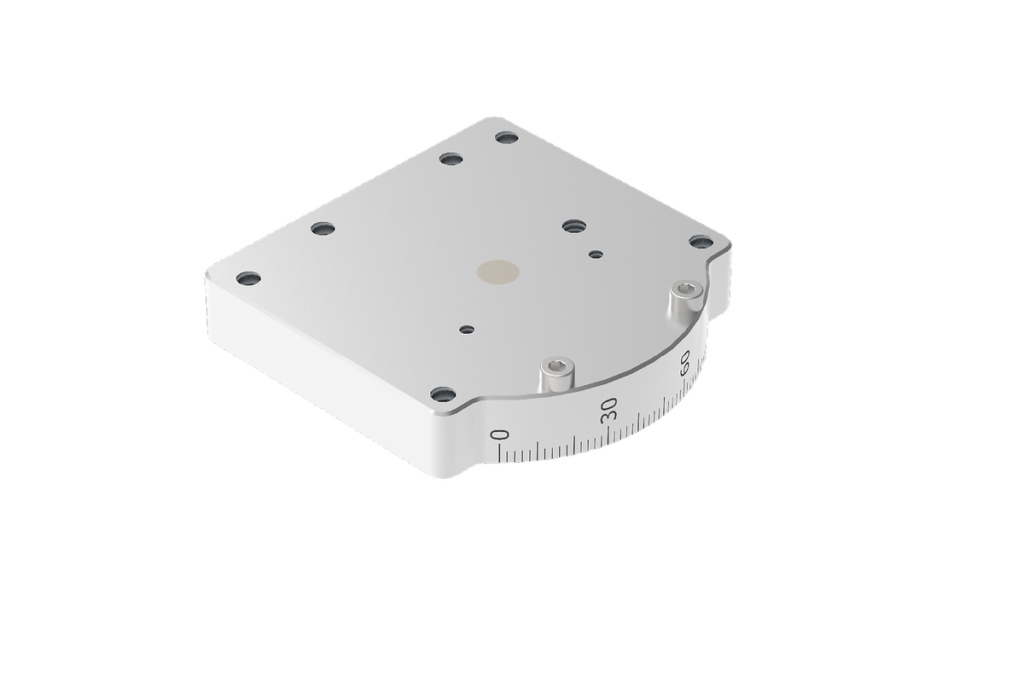

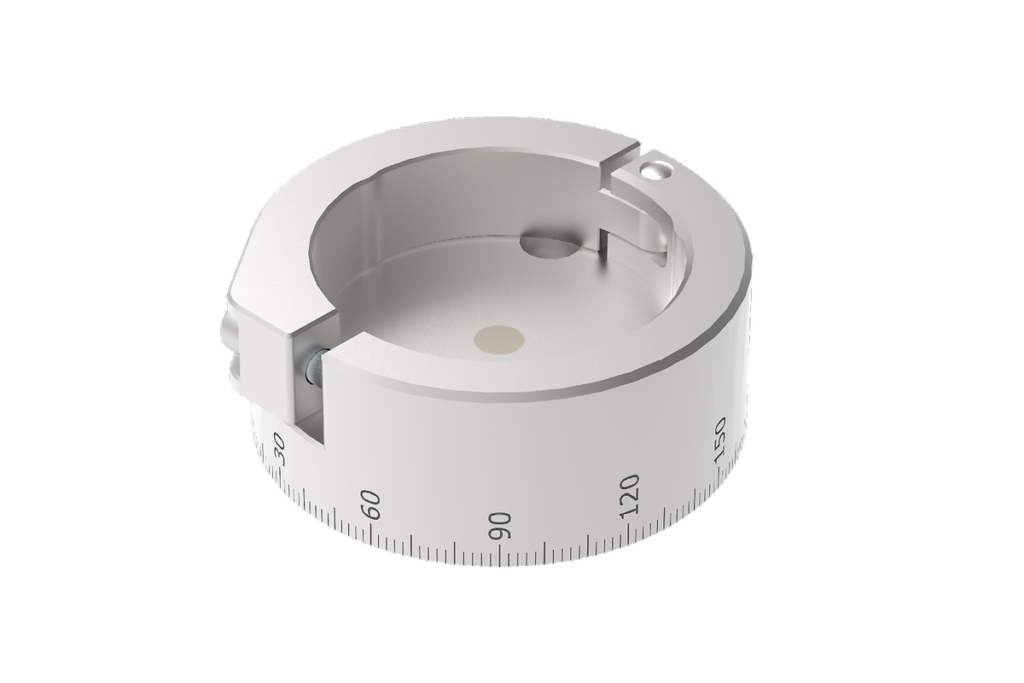

- Do zastosowań obrotowych, wychylnych i niestandardowych.

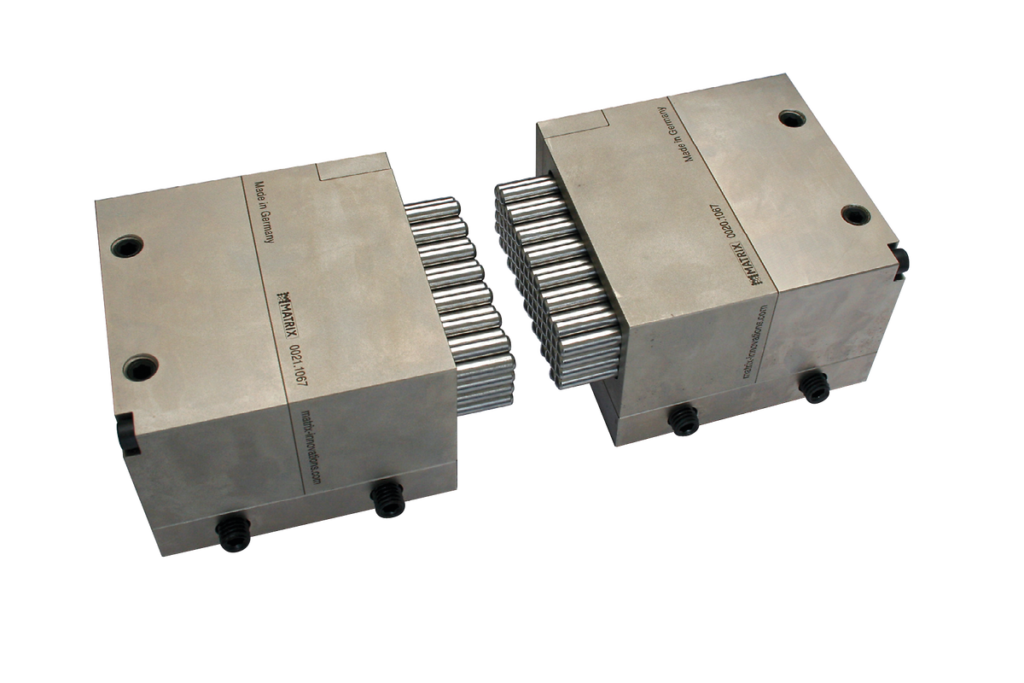

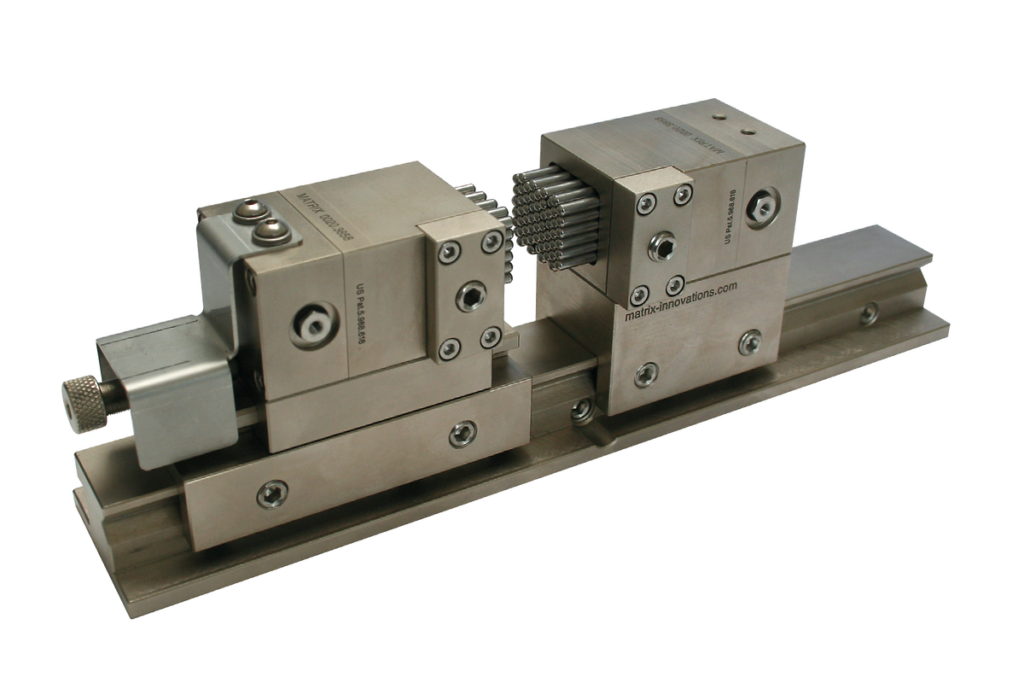

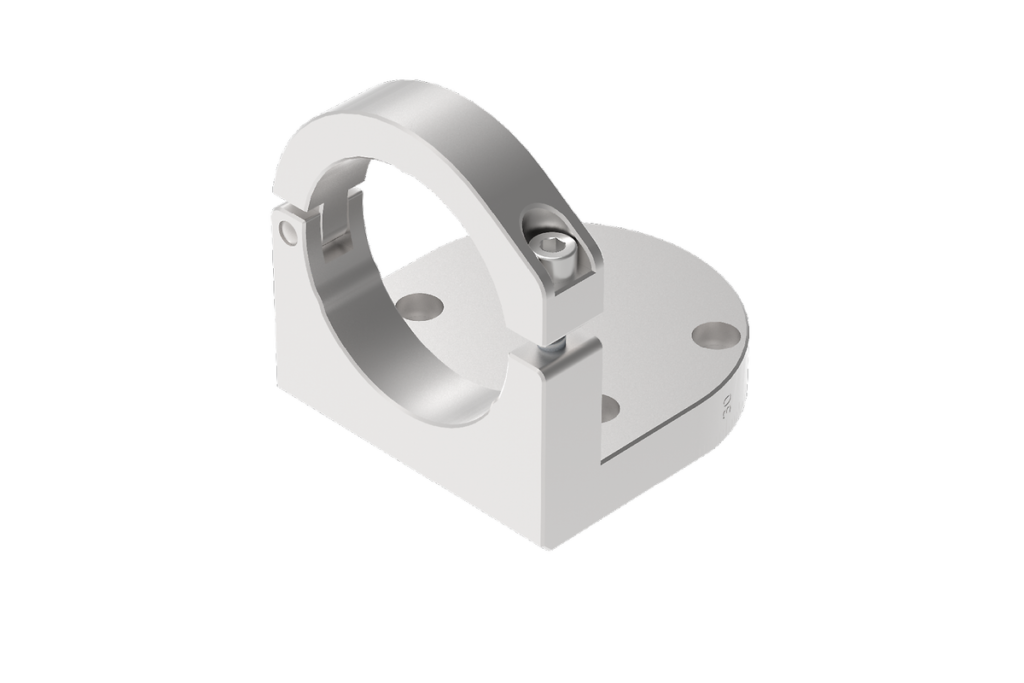

- Obejmują m.in. zaciski poprzeczne i rozprężne, mocowanie wkrętowe, uchwyty pionowe, X-Clamp i inne.

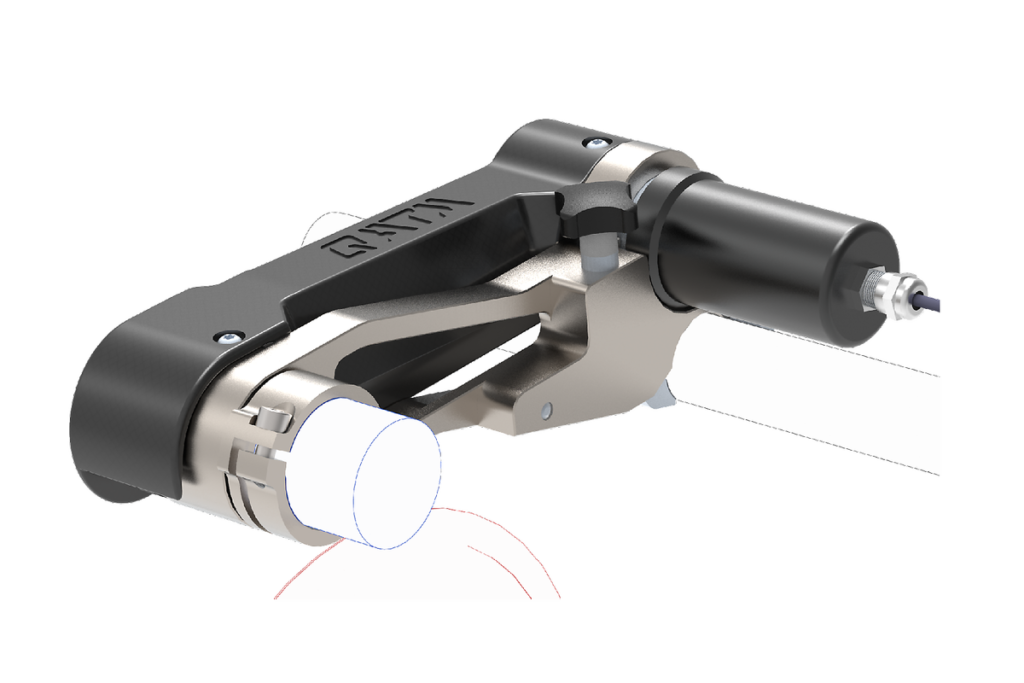

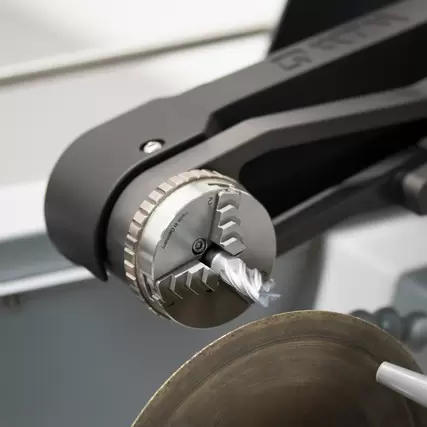

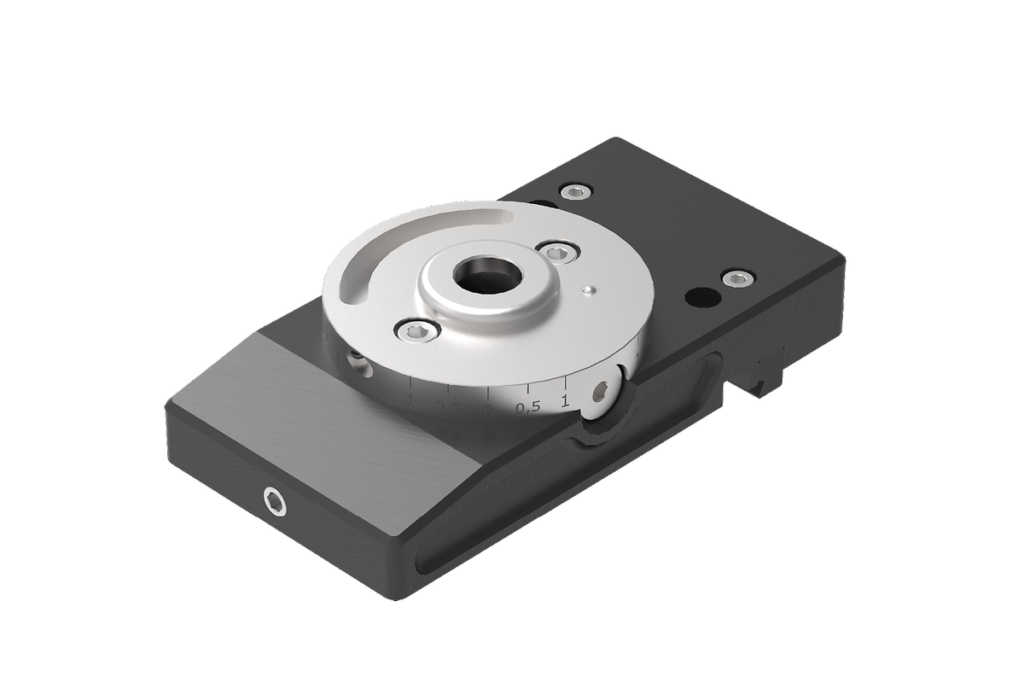

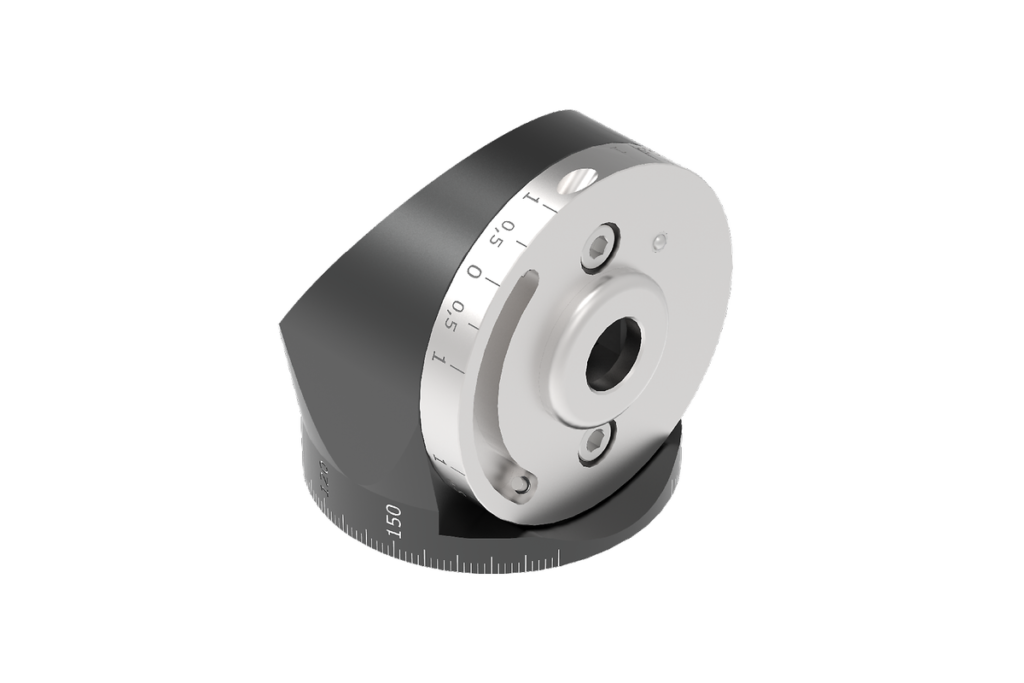

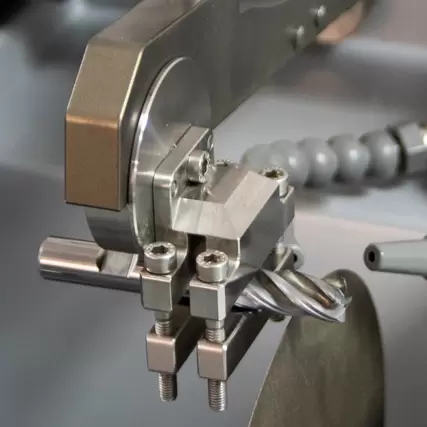

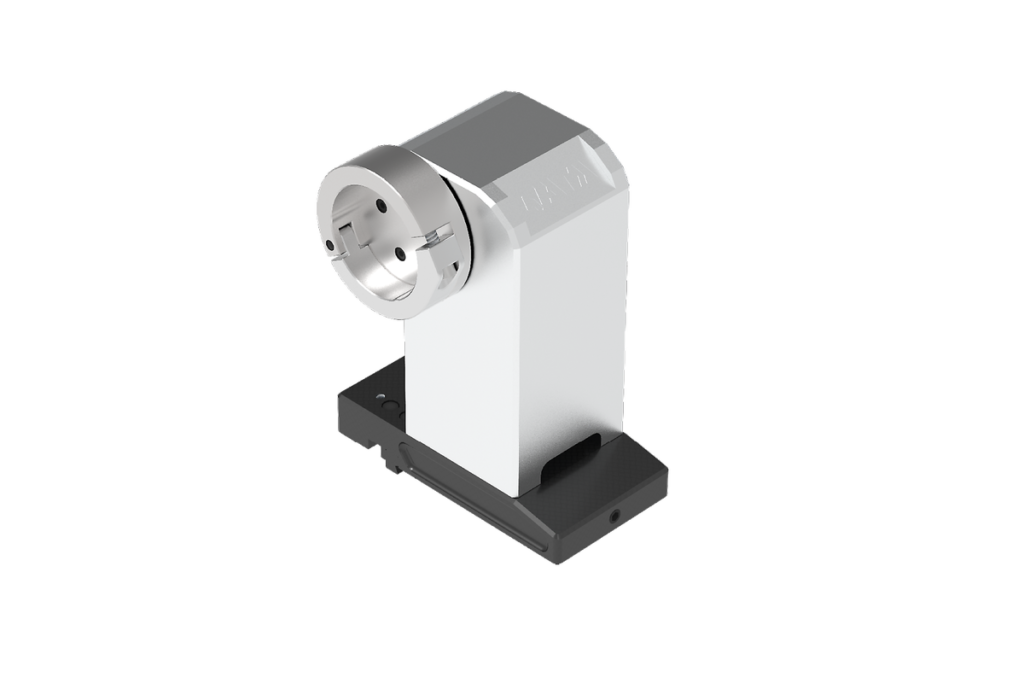

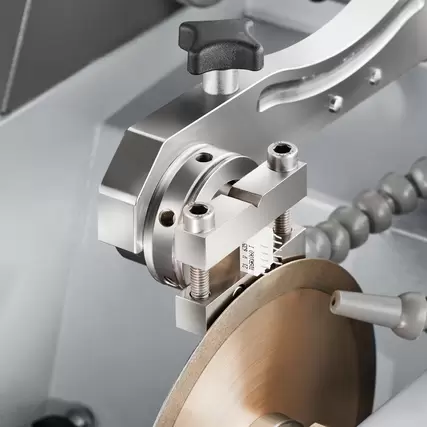

Urządzenia rotacyjne
- Zapewnia bardziej równomierne cięcie i zmniejsza ryzyko zatarcia się tarczy tnącej.

Zastosowanie ruchomej osi obrotu zapewnia bardziej równomierne cięcie oraz zmniejsza siłę wymagana do późniejszego szlifowania próbki w płaszczyźnie równoległej.

Czas cięcia jest o połowę krótszy w przypadku części o symetrii obrotowej z zastosowaniem systemu rotacyjnego.

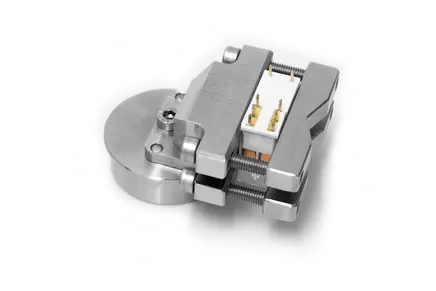

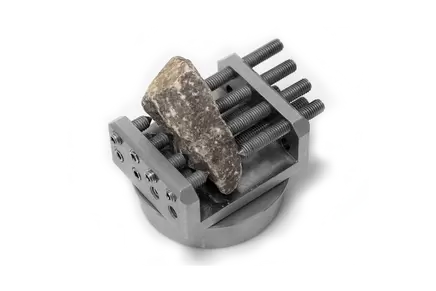

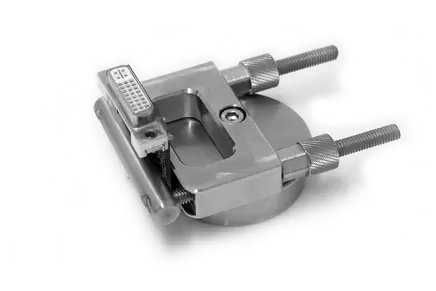

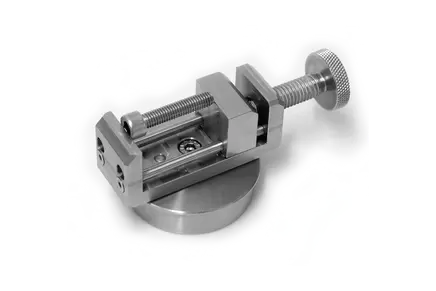

Imadła uniwersalne
- Regulowane indywidualnie, idealne do różnych komponentów.

Uniwersalne systemy mocowania dobierane są indywidualnie w zależności od geometrii posiadanego detalu, ilości ciętych detali, skomplikowania sposobu cięcia, używanych ściernic.
